저유전필름특허, 씨앗층을 깔고 수지를 녹인 특허등록 사례
- #저유전필름특허저유전 필름 제조방법
- #특허등록10-2710737
- #소요기간특허출원 후 등록까지 21개월
사례 미리보기
저유전필름특허, 내열 기재 위에 전도성 분말로 시드층을 만들고 그 위에 수지 분말을 얹어 말린 뒤 녹여 필름으로 만들고, 기재를 떼어 내는 저유전 필름 제조방법이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 저유전필름특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 저유전 필름 제조방법
- 출원번호(일자)
- 10-2022-0160662 (2022.11.25)
- 등록번호(일자)
- 10-2710737 (2024.09.23)
2022.11.25
특허 출원
10-2022-0160662
2024.09.23
특허 등록
10-2710737
사례 소개
저유전필름특허는 좋은 수지를 고르는 데 있지 않고 그 아래에 무엇을 먼저 까는지에서 갈립니다.
얇은 필름은 늘리거나 부어 만들기 어렵다
이번 사례는 저유전 필름 제조방법입니다. 고주파 회로에는 신호가 덜 새는 필름이 쓰입니다. 다만 그런 수지는 녹는점이 높고 잘 흐르지 않아요. 눌러 펴거나 녹여 부어 만들기가 어렵습니다. 게다가 그 위에 회로를 붙이려면 금속과 잘 붙어야 하는데, 저유전 소재일수록 잘 붙지 않죠. 잘 만드는 일과 잘 붙게 하는 일이 서로 반대편에 있는 자리입니다.
분말로 깔아 말리고 마지막에 녹인다

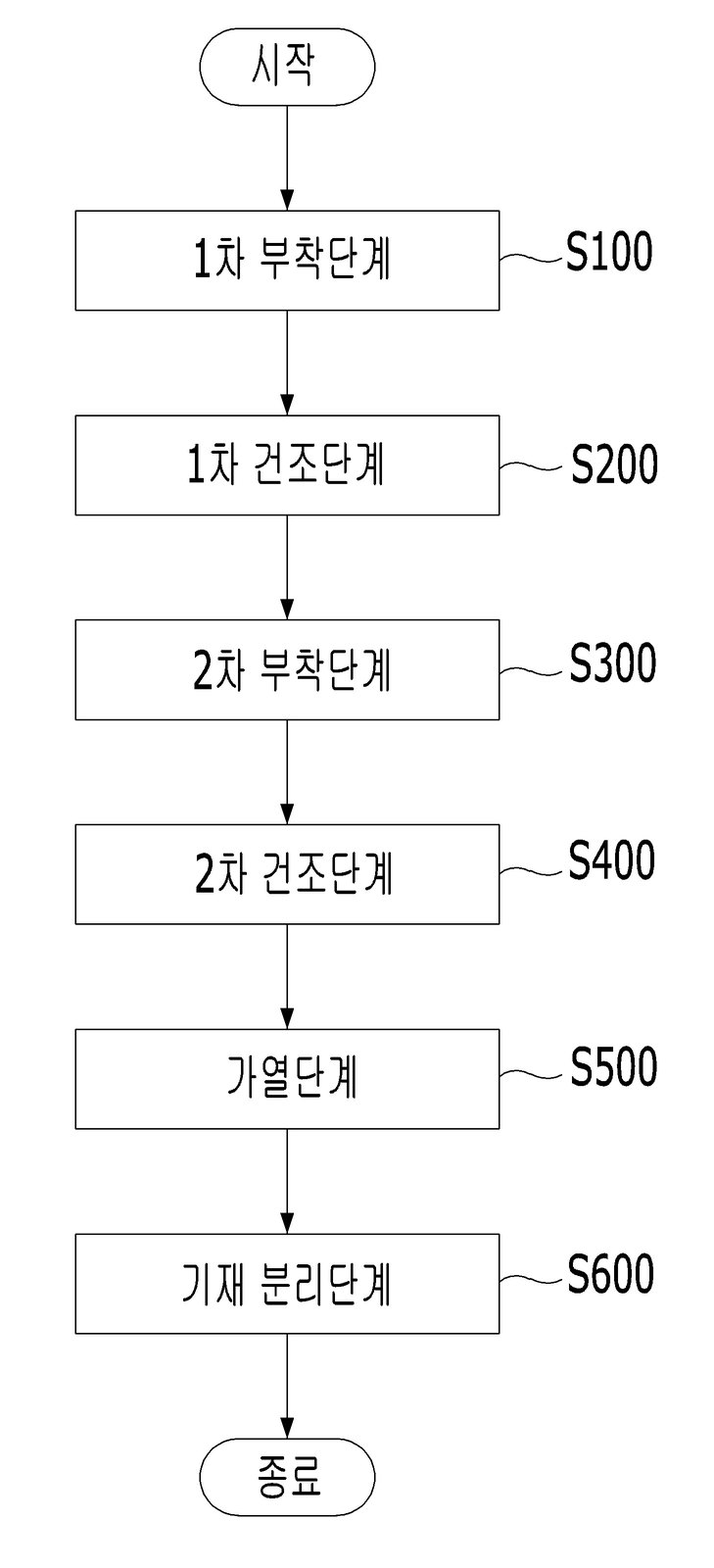

이 건은 층을 쌓아 만듭니다. 1차 부착단계에서 내열 소재 베이스기재 위에 제1용매와 전도성 분말을 섞은 혼합물을 정해진 두께로 붙이죠. 1차 건조단계에서 제1온도로 말려 용매를 날리면 시드층이 남습니다. 붙는 자리가 먼저 깔리는 셈이고요. 2차 부착단계에서 그 위에 제2용매와 열가소성 수지 분말을 섞은 혼합물을 붙이고, 2차 건조단계로 말려 분말화 레진층을 만듭니다. 가열단계에서 제3온도로 데워 그 분말을 녹이면 필름화 레진층이 되고요. 마지막에 베이스기재를 시드층에서 떼어 냅니다. 청구항은 각 단계와 온도 조건을 차례로 적었습니다.
본 저유전필름특허 건은 특허출원에서 등록까지 약 21개월이 걸렸습니다.
자주 묻는 질문
Q1.온도를 제1·제2로 적어도 되나요?
서로 다른 온도라는 뜻이 분명하면 됩니다. 구체적인 값은 종속항이나 명세서에 두죠. 넓게 두는 방법입니다.
Q2.소재는 방법과 물건 중 무엇으로 내나요?
만드는 방법과 만들어진 필름을 나눠 담습니다. 물건 쪽이 있으면 수입품에도 닿죠. 판로를 보고 정합니다.
Q3.소재 회사는 해외 출원이 필요한가요?
고객사와 생산 기지가 해외면 그렇습니다. 첫 출원일로부터 12개월 안에 정하죠. 시장을 보고 나라를 고릅니다.
