체스트바틀특허, 이음매를 볼트로 물린 특허등록 사례
- #체스트바틀특허환자 움직임에 안정성을 제공하는 구조를 포함하는 체스트바틀
- #특허등록10-2726705
- #소요기간특허출원 후 등록까지 29개월
사례 미리보기
체스트바틀특허, 환자에게서 나온 배액을 담는 통에 주입 배관과 음압 배관을 두고, 환자 쪽 배관과 만나는 자리를 볼팅 체결로 물려 움직여도 빠지지 않게 만든 체스트바틀이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 체스트바틀특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 환자 움직임에 안정성을 제공하는 구조를 포함하는 체스트바틀
- 출원번호(일자)
- 10-2022-0057440 (2022.05.10)
- 등록번호(일자)
- 10-2726705 (2024.11.01)
2022.05.10
특허 출원
10-2022-0057440
2024.11.01
특허 등록
10-2726705
사례 소개
체스트바틀특허는 잘 받는 통이 아니라 그 통과 환자를 잇는 자리에서 갈립니다.
환자가 움직이면 이음매가 빠진다
이번 사례는 체스트바틀입니다. 가슴에 관을 넣어 나오는 액이나 공기를 받아 두는 통이죠. 통은 바닥에 놓이고 환자와는 관으로 이어집니다. 환자가 돌아눕거나 걸으면 그 관이 당겨져요. 끼워 맞춘 이음매라 빠지거나 헐거워질 수 있습니다. 빠지면 안으로 공기가 들어가 곤란해지죠. 테이프로 감아 두기도 하지만 임시 방편입니다. 통을 잘 만들어도 이어지는 자리가 약한 셈입니다.
볼팅으로 물려 당겨도 풀리지 않게 한다

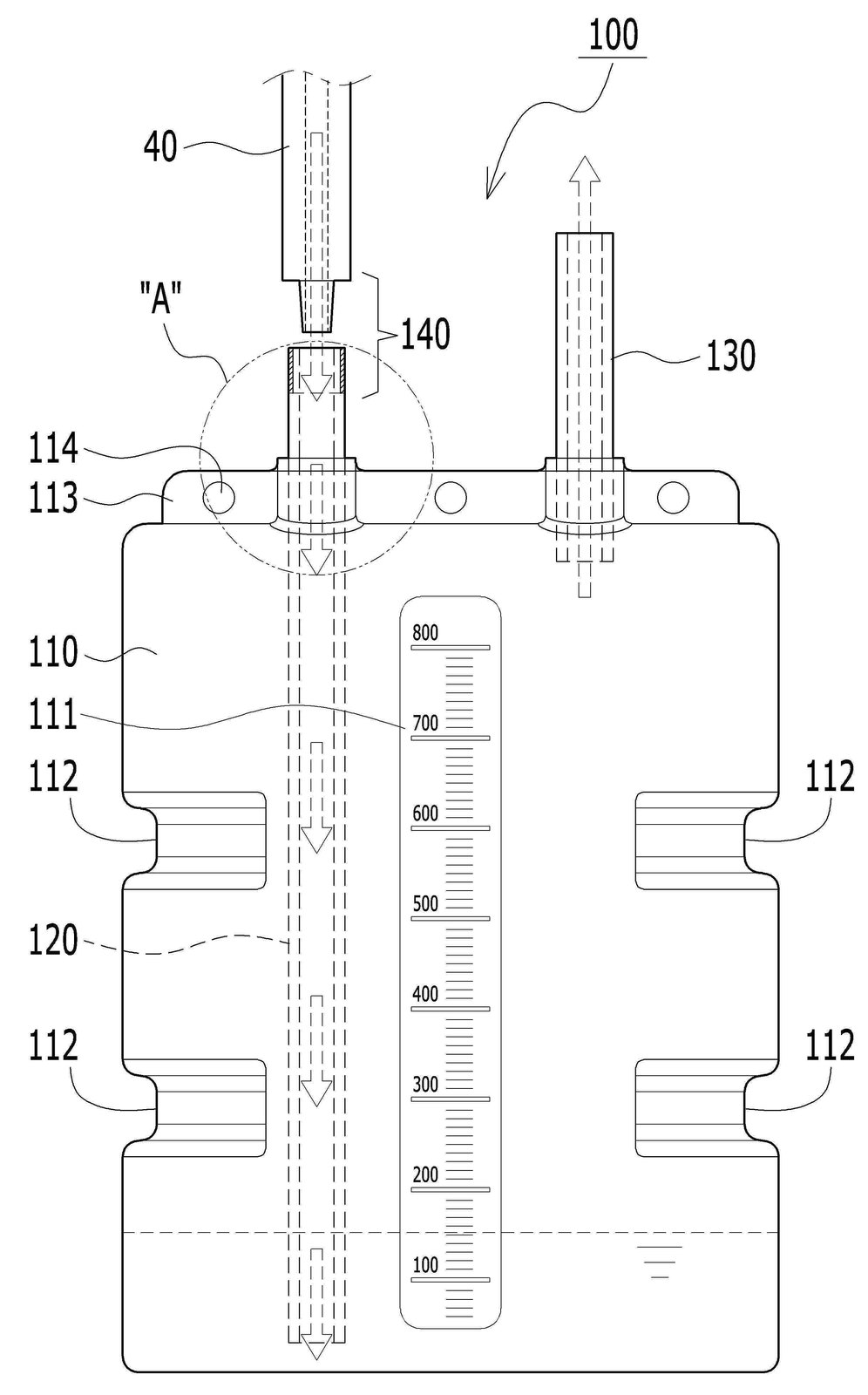

이 건은 이음매를 바꿨습니다. 메인수납부가 환자에게서 나온 배액을 담는 수납공간을 갖고 바닥에 놓이죠. 배액주입배관이 그 안과 통하고요. 메인수납부 윗면에는 음압형성배관이 붙어 안쪽 공간과 바깥을 잇습니다. 요지는 배관연결부입니다. 배액주입배관 위쪽에 달려, 환자와 이어져 배액이 나오는 환자장착배관과 볼팅체결방식으로 물리죠. 끼우는 것이 아니라 조여 잠그는 자리입니다. 환자가 움직여 관이 당겨져도 그 자리가 풀리지 않고요. 청구항은 메인수납부와 두 배관, 배관연결부를 차례로 적었습니다.
본 체스트바틀특허 건은 특허출원에서 등록까지 약 29개월이 걸렸습니다.
자주 묻는 질문
Q1.결합 방식만 바꾼 것도 등록되나요?
그 방식이 무엇을 막아 주는지가 있으면 됩니다. 이 건도 당겨도 풀리지 않는 자리죠. 결과가 함께 적혀야 합니다.
Q2.의료기기로 팔려면 무엇이 필요한가요?
의료기기 허가를 따로 받습니다. 등급에 따라 절차가 다르죠. 특허와는 별개입니다.
Q3.병원에서 써 본 뒤에 내도 되나요?
써서 알려졌으면 신규성이 흔들립니다. 12개월 안이면 예외를 주장해 보죠. 그전에 내는 편이 안전합니다.
