기판이송특허, 흡착 블록을 옮겨 붙이게 한 특허등록 사례
- #기판이송특허디스플레이용 기판 흡착 이송장치
- #특허등록10-2729604
- #소요기간특허출원 후 등록까지 16개월
사례 미리보기
기판이송특허, 이송장치 판면에 여러 배큠 라인을 두고, 그 위에서 자리를 옮길 수 있는 배큠 블록이 피팅으로 라인과 통해 커팅 패턴이 바뀌어도 맞춰 잡게 만든 기판 흡착 이송장치가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 기판이송특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 디스플레이용 기판 흡착 이송장치
- 출원번호(일자)
- 10-2023-0075156 (2023.06.12)
- 등록번호(일자)
- 10-2729604 (2024.11.08)
2023.06.12
특허 출원
10-2023-0075156
2024.11.08
특허 등록
10-2729604
사례 소개
기판이송특허는 세게 빨아들이는 데 있지 않고 그 빨판을 어디에 놓을 수 있는지에서 갈립니다.
자르는 모양이 바뀌면 빨판 자리가 안 맞는다
이번 사례는 디스플레이용 기판 흡착 이송장치입니다. 유리 기판은 진공으로 빨아 들어 옮깁니다. 문제는 그 기판을 자르는 모양이 제품마다 다르다는 점이에요. 잘린 조각 자리에 빨판이 없으면 못 집고, 잘리는 선 위에 빨판이 있으면 방해가 되죠. 판에 빨판을 붙박이로 박아 두면 패턴이 바뀔 때마다 판을 통째로 새로 만들어야 합니다. 옮기는 성능과 별개로 자리를 맞추는 일이 남는 자리입니다.
판에 라인을 깔고 블록을 옮겨 꽂는다

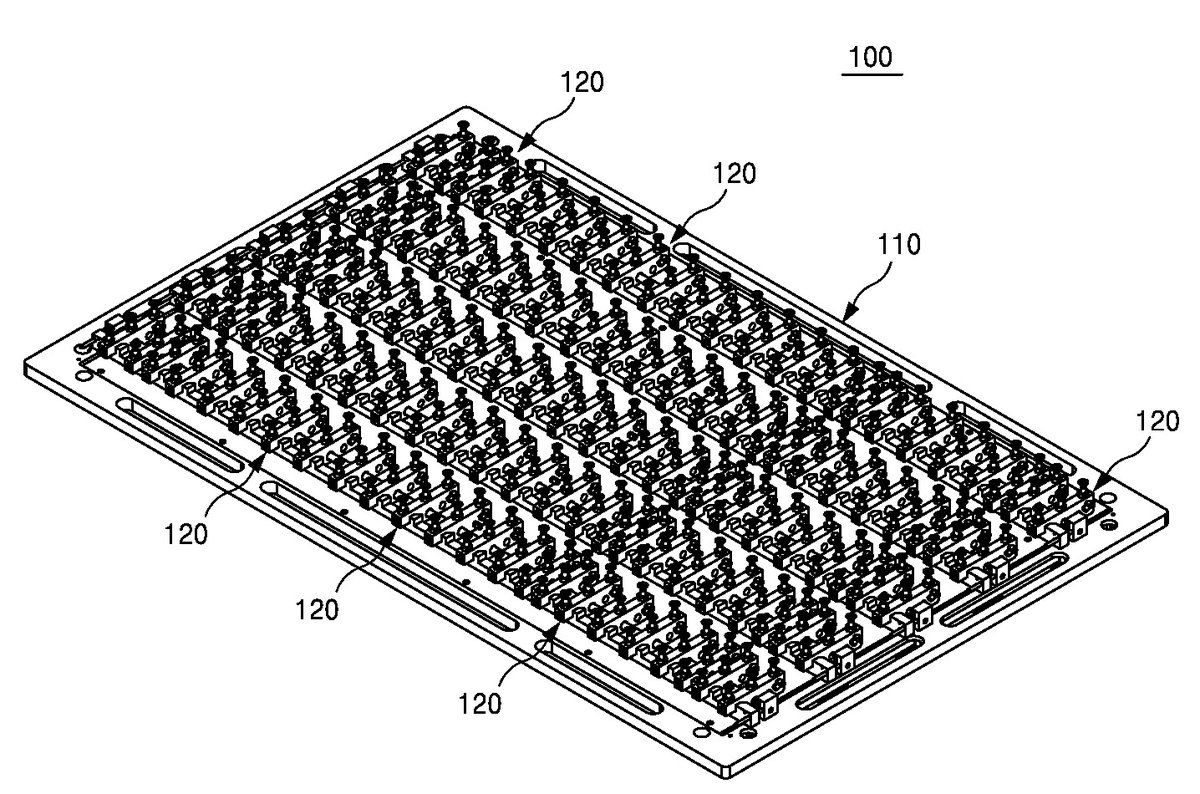

이 건은 빨판을 블록으로 뺐습니다. 이송장치 본체의 판면에 배큠 라인 여러 개를 깔죠. 진공이 지나는 길입니다. 배큠 블록 여러 개가 그 본체 위에서 자리를 옮길 수 있게 놓이고요. 바뀌는 커팅 패턴에 맞춰 자리를 잡는 자리죠. 블록은 블록 바디와, 그 한쪽에 여러 개 달려 기판을 진공으로 무는 흡착 패드, 그리고 바디 옆벽에 이어져 배큠 라인과 통하는 피팅으로 이뤄집니다. 블록을 옮겨 꽂으면 그 자리의 라인과 통하는 셈이고요. 판은 그대로 두고 블록만 다시 배치하면 됩니다. 청구항은 본체와 배큠 블록의 구성을 차례로 적었습니다.
본 기판이송특허 건은 특허출원에서 등록까지 약 16개월이 걸렸습니다.
자주 묻는 질문
Q1.자리를 옮길 수 있다는 것만으로 요지가 되나요?
옮길 수 있게 만든 구조가 함께 있어야 합니다. 이 건도 라인과 피팅이 그 자리죠. 무엇이 통해 진공이 이어지는지가 적혀 있습니다.
Q2.장비 회사는 언제 출원하나요?
고객사에 사양서를 내기 전에 냅니다. 넘기고 나면 내용이 퍼지죠. 비밀유지 약정이 있어도 출원이 먼저인 편이 안전합니다.
Q3.해외 공장에 들어가면 그 나라에도 내나요?
들어가는 나라에 권리가 없으면 막을 수 없습니다. 첫 출원일로부터 12개월 안에 정하죠. 생산 기지를 보고 고릅니다.
