스프링특허, 링을 쌓고 돌기를 엇갈려 세운 특허등록 사례
- #스프링특허히스테리시스 저감 구조를 포함하는 스프링
- #특허등록10-2736098
- #소요기간특허출원 후 등록까지 29개월
사례 미리보기
스프링특허, 플라스틱 링을 위아래로 간격을 두고 쌓되 마주 보는 면에 돌기를 180도 대칭으로 두고 층마다 엇갈리게 배치해, 눌렸다 돌아올 때의 어긋남을 줄인 스프링이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 스프링특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 히스테리시스 저감 구조를 포함하는 스프링
- 출원번호(일자)
- 10-2022-0076399 (2022.06.22)
- 등록번호(일자)
- 10-2736098 (2024.11.26)
2022.06.22
특허 출원
10-2022-0076399
2024.11.26
특허 등록
10-2736098
사례 소개
스프링특허는 세게 버티는 데 있지 않고 눌렀다 놓았을 때 제자리로 오는지에서 갈립니다.
누를 때와 놓을 때의 힘이 다르다
이번 사례는 히스테리시스 저감 구조를 포함하는 스프링입니다. 스프링은 같은 길이에서 같은 힘을 내야 합니다. 그런데 누를 때와 되돌아올 때의 값이 어긋나요. 이 차이가 히스테리시스입니다. 정량을 뿜는 장치처럼 매번 같은 양이 나와야 하는 자리에서는 이 어긋남이 곧 오차가 되죠. 금속 코일 스프링은 감긴 줄이 서로 스치며 이 차이를 키웁니다. 힘을 키우는 것보다 되돌아오는 정확도가 문제인 자리입니다.
층마다 돌기를 엇갈려 놓아 힘을 나눈다

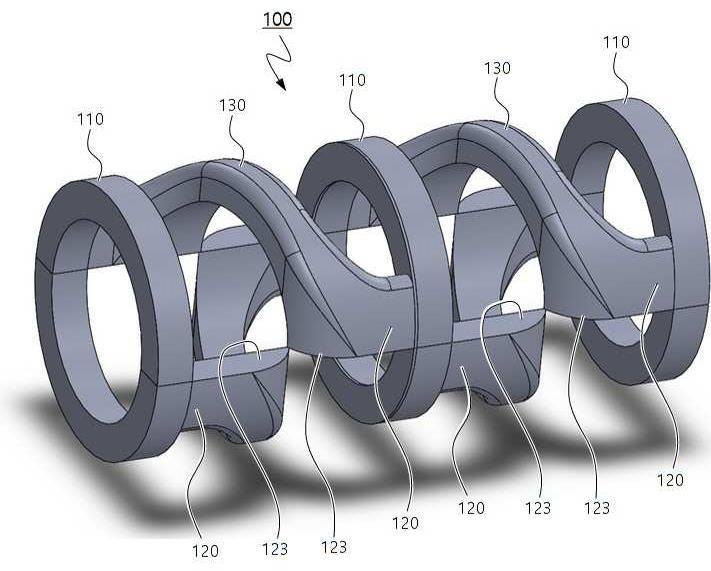

이 건은 코일 대신 층을 쌓았습니다. 지지링이 가상의 원기둥 안쪽 면을 따라 위아래로 일정 간격을 두고 여러 개 놓이죠. 각각 판상형 윗면과 아랫면을 가진 링이고 탄성복원력을 갖는 플라스틱입니다. 이웃한 지지링이 마주 보는 면에는 지지돌기가 튀어나와 있고요. 각 링의 중심을 기준으로 180도 대칭으로 배치됩니다. 한 층에 두 점으로 받치는 셈이죠. 그리고 이웃한 링끼리 그 돌기 자리를 엇갈리게 두어, 눌릴 때 힘이 한쪽으로 쏠리지 않게 합니다. 청구항은 지지링과 지지돌기, 그 배치를 차례로 적었습니다.
본 스프링특허 건은 특허출원에서 등록까지 약 29개월이 걸렸습니다.
자주 묻는 질문
Q1.각도를 청구항에 적어도 되나요?
그 각도가 하는 일이 있으면 적습니다. 이 건도 180도 대칭 배치가 힘을 나누는 자리죠. 도면으로 함께 받칩니다.
Q2.소재를 한정하면 좁아지지 않나요?
좁아집니다. 다만 플라스틱이라는 점이 금속 코일과 갈리는 대목이면 적어야 하죠. 넓은 항은 따로 둡니다.
Q3.29개월이 걸린 것은 무슨 뜻인가요?
심사 대기와 의견 제출을 거쳤다는 뜻입니다. 그동안에도 만들고 팔 수 있죠. 권리 행사만 등록 뒤에 합니다.
