커팅기계특허, 칼날 자리를 레일로 옮기게 한 특허등록 사례
- #커팅기계특허간편한 교체구조를 포함하는 포장지 커팅기계
- #특허등록10-2737927
- #소요기간특허출원 후 등록까지 5개월
사례 미리보기
커팅기계특허, 포장지를 옮기면서 정해진 크기로 자르는 기계에서, 하부지지부에 슬라이딩 레일을 달고 구동부가 그 레일을 따라 재단부 위치를 위아래로 옮기게 만든 커팅기계가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 커팅기계특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 간편한 교체구조를 포함하는 포장지 커팅기계
- 출원번호(일자)
- 10-2024-0072916 (2024.06.04)
- 등록번호(일자)
- 10-2737927 (2024.11.29)
2024.06.04
특허 출원
10-2024-0072916
2024.11.29
특허 등록
10-2737927
사례 소개
커팅기계특허는 잘 자르는 칼이 아니라 그 칼을 어떻게 옮기고 갈아 끼우는지에서 갈립니다.
재단 위치를 바꾸려면 기계를 세운다
이번 사례는 간편한 교체구조를 포함하는 포장지 커팅기계입니다. 식품 포장지를 옮기면서 정해진 크기로 자르는 장비죠. 제품이 바뀌면 자르는 자리와 칼날 높이를 다시 맞춰야 합니다. 그런데 재단부가 볼트로 단단히 물려 있으면 그것을 풀고 다시 조여야 하죠. 높이를 눈대중으로 잡다 어긋나면 잘리다 말거나 아래 판을 긁습니다. 그동안 라인이 서고요. 자르는 성능과 별개로 바꿔 다는 일이 남는 자리입니다.
레일에 얹고 구동부가 높이를 잡는다

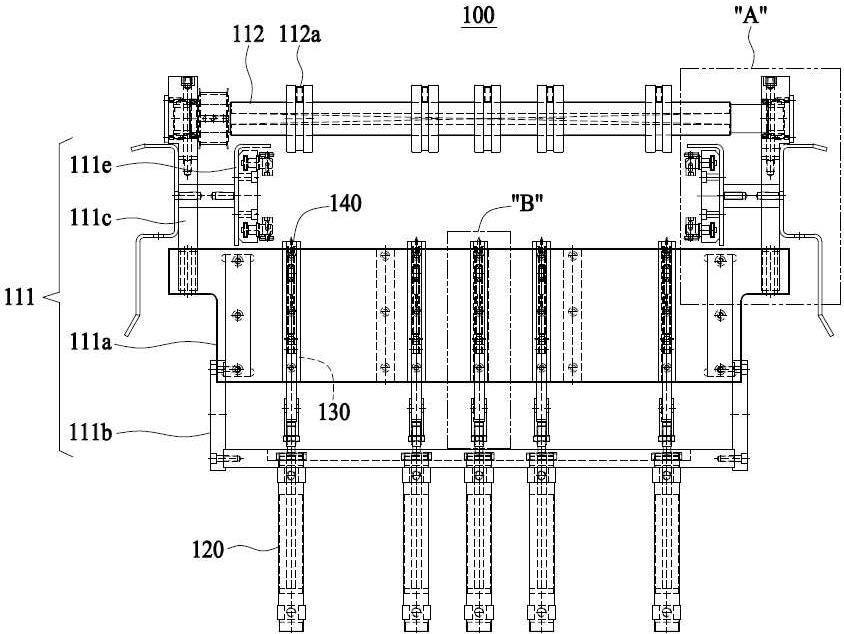

이 건은 재단부를 레일에 올렸습니다. 하부지지부가 이송라인 위에 달려 양옆으로 뻗죠. 그 하부지지부에 가이드레일이 간격을 두고 여러 개 붙습니다. 재단부를 위아래로 미끄러뜨릴 수 있는 슬라이딩 레일 구조고요. 상하구동부는 하부지지부 아래에 간격을 두고 여러 개 달려, 그 가이드레일을 따라 재단부 위치를 위아래로 옮깁니다. 볼트를 풀지 않고 높이를 잡는 자리죠. 포장지를 옮기는 일과 자르는 일이 한 라인에서 이어지고요. 청구항은 하부지지부와 상하구동부, 가이드레일과 재단부를 차례로 적었습니다.
본 커팅기계특허 건은 특허출원에서 등록까지 약 5개월이 걸렸습니다.
자주 묻는 질문
Q1.한 회사가 비슷한 장비를 여러 건 내도 되나요?
공정마다 다른 장비면 각각 냅니다. 다만 먼저 낸 것이 나중 것의 앞선 자료가 되기도 하죠. 낼 순서를 함께 봅니다.
Q2.교체가 쉽다는 것만으로 등록되나요?
말로만 적으면 어렵습니다. 어떤 구조가 그것을 가능하게 했는지가 있어야 하죠. 이 건도 레일과 구동부가 청구항에 서 있습니다.
Q3.식품 설비는 별도 기준이 있나요?
식품과 닿는 부분의 재질과 위생 기준을 따로 봅니다. 특허와는 다른 갈래죠. 납품 전에 함께 챙깁니다.
