프리솔더특허, 실납을 눌러 띠로 만들어 붙인 특허등록 사례
- #프리솔더특허프리솔더 와이어 제조방법
- #특허등록10-2747136
- #소요기간특허출원 후 등록까지 16개월
사례 미리보기
프리솔더특허, 드럼에 감긴 실납 와이어를 롤러로 눌러 정해진 두께와 폭의 판상 띠로 만든 뒤, 길이에 맞춰 자르고 몰드에 넣어 전력케이블 끝에 붙여 솔더 융착부를 만드는 방법이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 프리솔더특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 프리솔더 와이어 제조방법
- 출원번호(일자)
- 10-2023-0103731 (2023.08.08)
- 등록번호(일자)
- 10-2747136 (2024.12.23)
2023.08.08
특허 출원
10-2023-0103731
2024.12.23
특허 등록
10-2747136
사례 소개
프리솔더특허는 납을 잘 붙이는 데 있지 않고 그 납을 어떤 꼴로 만들어 두는지에서 갈립니다.
현장에서 인두로 붙이면 양이 제각각이다
이번 사례는 프리솔더 와이어 제조방법입니다. 케이블 끝에 납을 미리 입혀 두면 조립할 때 편하죠. 그런데 그 납을 사람이 인두로 녹여 묻히면 양이 매번 달라집니다. 많으면 뭉치고 적으면 헐겁죠. 실납은 둥근 줄이라 케이블에 고르게 감기지도 않고요. 열을 오래 주면 피복이 녹습니다. 붙이는 솜씨에 결과가 매이는 자리입니다.
눌러 띠로 만들고 몰드에서 한 번에 붙인다

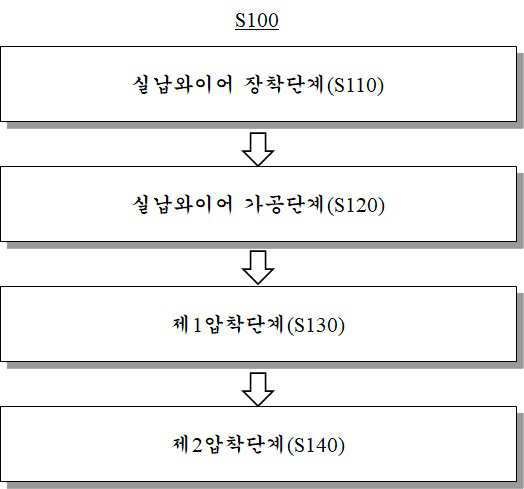

이 건은 납의 모양부터 바꿉니다. 실납와이어 장착단계에서 실납와이어가 여러 번 감긴 드럼을 회전공급부에 걸고, 그 끝을 뽑아 견인롤러에 묶죠. 실납와이어 가공단계에서는 그 와이어를 받아, 한 쌍씩 짝지은 롤러부 여러 개로 위아래를 눌러 정해진 두께와 폭으로 만듭니다. 둥근 줄이 판상형 밴드 구조가 되는 자리고요. 그대로 납보빙기로 보내 감습니다. 다음 단계에서 그 성형된 와이어를 정해진 길이로 자른 뒤 제1압착성형몰드에 넣어 전력케이블 와이어 한쪽 끝에 붙여 솔더융착부를 만들죠. 청구항은 각 단계를 차례로 적었습니다.
본 프리솔더특허 건은 특허출원에서 등록까지 약 16개월이 걸렸습니다.
자주 묻는 질문
Q1.제조방법으로만 내도 되나요?
그렇게 만드는 쪽에 걸립니다. 만들어진 물건까지 담으면 완제품이나 수입품에도 닿죠. 사업 모습을 보고 정합니다.
Q2.단계마다 부호를 붙인 이유가 있나요?
도면과 맞춰 읽기 쉽게 하려는 것입니다. 범위를 좁히지는 않죠. 공정이 여러 단계일 때 자주 씁니다.
Q3.설비를 함께 개발했으면 그것도 내나요?
방법과 그 방법을 수행하는 장치를 나눠 낼 수 있습니다. 파는 것이 설비면 장치 쪽이 필요하죠. 판로를 보고 정합니다.
