분배전반특허, 볼트를 다 풀지 않고 뺀 특허등록 사례
- #분배전반특허착탈이 용이한 분배전반
- #특허등록10-2749410
- #소요기간특허출원 후 등록까지 8개월
사례 미리보기
분배전반특허, 차단기 격실의 단자부에 끼우는 부스바의 앞끝을 트인 모양으로 만들어, 고정 볼트를 전부 풀지 않고 일부만 풀어도 옆으로 밀어 빼낼 수 있게 한 분배전반이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 분배전반특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 착탈이 용이한 분배전반
- 출원번호(일자)
- 10-2024-0044681 (2024.04.02)
- 등록번호(일자)
- 10-2749410 (2024.12.27)
2024.04.02
특허 출원
10-2024-0044681
2024.12.27
특허 등록
10-2749410
사례 소개
분배전반특허는 잘 물리는 데 있지 않고 뺄 때 무엇을 덜 풀어도 되는지에서 갈립니다.
하나 빼려고 볼트를 다 풀어야 한다
이번 사례는 착탈이 용이한 분배전반입니다. 배전반 안에는 차단기가 줄지어 서 있고, 그 사이를 부스바가 잇습니다. 구리 막대죠. 차단기 하나를 갈거나 점검하려면 그 부스바를 빼야 합니다. 그런데 부스바에는 볼트 구멍이 뚫려 있어 볼트를 통째로 빼내야 빠지죠. 좁은 격실 안에서 볼트를 다 풀고 다시 조이는 일이 시간을 잡아먹습니다. 떨어뜨리면 찾기도 어렵고요. 전기를 끊어 둔 채로 하는 일이라 그 시간이 그대로 정전 시간이 되는 자리입니다.
앞끝을 트인 모양으로 만들어 밀어 뺀다

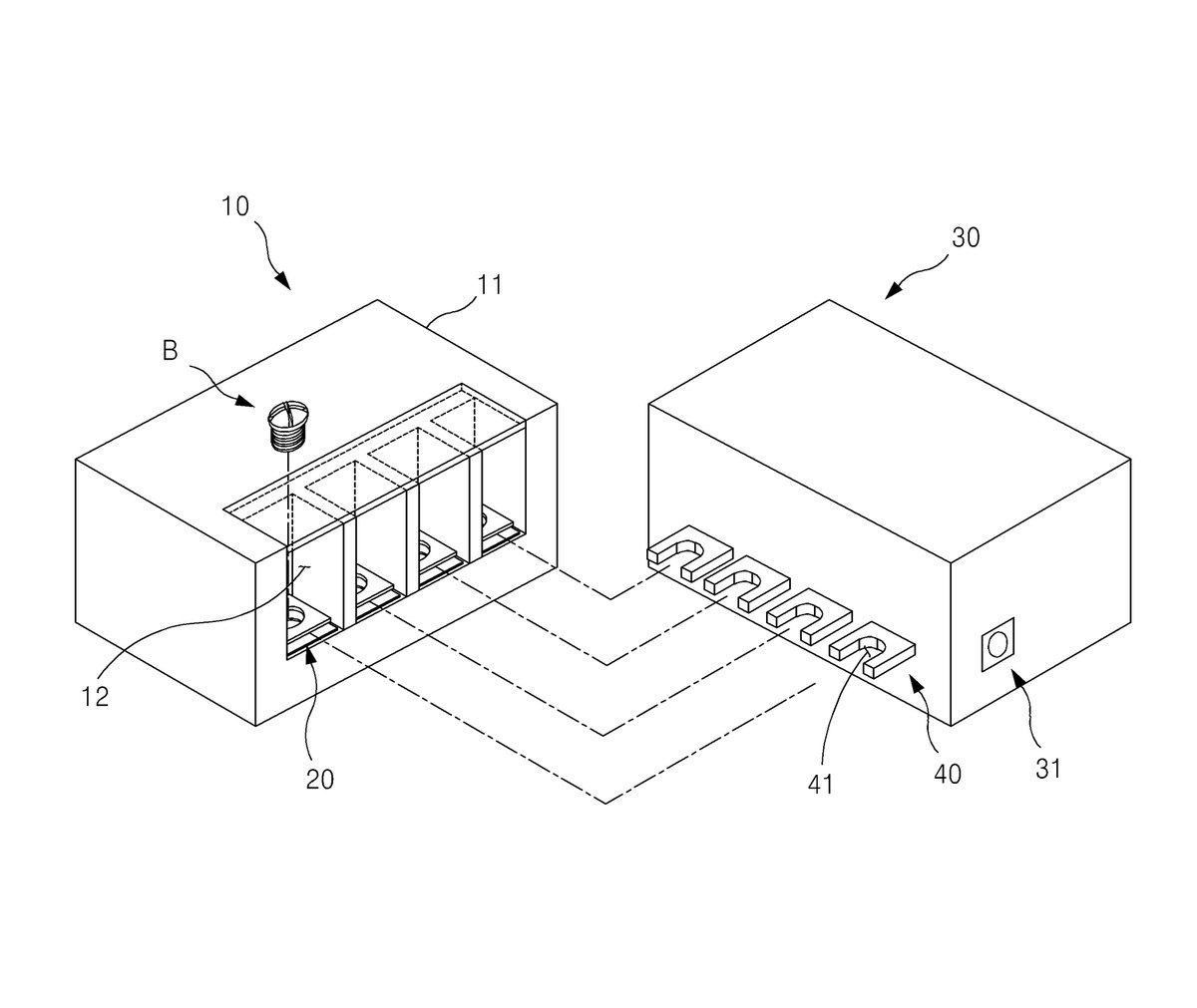

이 건은 부스바의 끝을 바꿨습니다. 차단기는 격벽으로 나뉜 여러 격실을 갖고, 각 격실에 단자부가 있죠. 바디의 수용부에서 외부 케이블과 제1고정볼트로 함께 물린 제1단자가 격실 안으로 튀어나와 단자 안착부에 앉습니다. 부스바 어댑터는 그 단자부에 끼우는 부스바가 바깥으로 튀어나온 형태인데, 그 선단부에 개구부가 있어요. 구멍이 아니라 한쪽이 트인 모양이라는 뜻입니다. 그래서 볼트를 전부 뽑지 않고 조금만 풀어도 부스바를 옆으로 밀어 빼낼 수 있죠. 청구항은 차단기와 단자부, 부스바 어댑터를 차례로 적었습니다.
본 분배전반특허 건은 특허출원에서 등록까지 약 8개월이 걸렸습니다.
자주 묻는 질문
Q1.구멍 모양 하나 바꾼 것도 등록되나요?
그 모양이 무엇을 가능하게 했는지가 있으면 됩니다. 이 건은 볼트를 다 풀지 않고 빼는 대목이죠. 결과가 함께 적혀야 합니다.
Q2.배전반은 인증이 따로 있나요?
전기용품 안전 관련 인증과 규격을 봅니다. 특허와는 다른 절차죠. 납품 규격도 발주처가 따로 정합니다.
Q3.관급 납품에 등록이 도움이 되나요?
심사에서 가점이 되는 사업이 있습니다. 조달 등록 요건에 들어가기도 하죠. 사업 공고를 보고 준비합니다.
