특허

공작물고정특허, 지그를 늘렸다 줄이게 한 특허등록 사례

#공작물고정특허 #특허등록 #특허출원 #서브지그 #소재고정블록

2026.08.05윤웅채 변리사

#공작물고정특허머시닝센터의 공작물 고정 장치
#특허등록10-2749493
#소요기간특허출원 후 등록까지 12개월

사례 미리보기

공작물고정특허, 구멍 뚫린 테이블에 서브지그를 볼트로 줄지어 고정하고, 그 위 플레이트의 고정블록 쌍이 서로 다가가며 지지돌기로 소재를 양쪽에서 잡는 머시닝센터용 고정 장치가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 공작물고정특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 머시닝센터의 공작물 고정 장치
출원번호(일자): 10-2023-0188219 (2023.12.21)
등록번호(일자): 10-2749493 (2024.12.27)

2023.12.21

특허 출원

10-2023-0188219

2024.12.27

특허 등록

10-2749493

사례 소개

공작물고정특허는 세게 무는 데 있지 않고 그 무는 폭을 어떻게 바꾸는지에서 갈립니다.

소재가 바뀌면 지그를 통째로 간다

이번 사례는 머시닝센터의 공작물 고정 장치입니다. 소재를 테이블에 단단히 물려야 깎을 수 있죠. 그 물리는 도구가 지그입니다. 그런데 지그는 대개 그 소재 전용으로 만듭니다. 크기가 다른 것이 오면 다른 지그로 갈아야 하죠. 소량 다품종이면 그 교체가 계속 일어납니다. 지그를 종류별로 갖춰 두는 비용도 만만치 않고요. 갈아 끼우고 다시 정렬을 잡는 동안 장비가 섭니다. 무는 힘보다 무는 폭이 문제인 자리입니다.

줄지어 고정하고 양쪽 블록이 다가가 문다

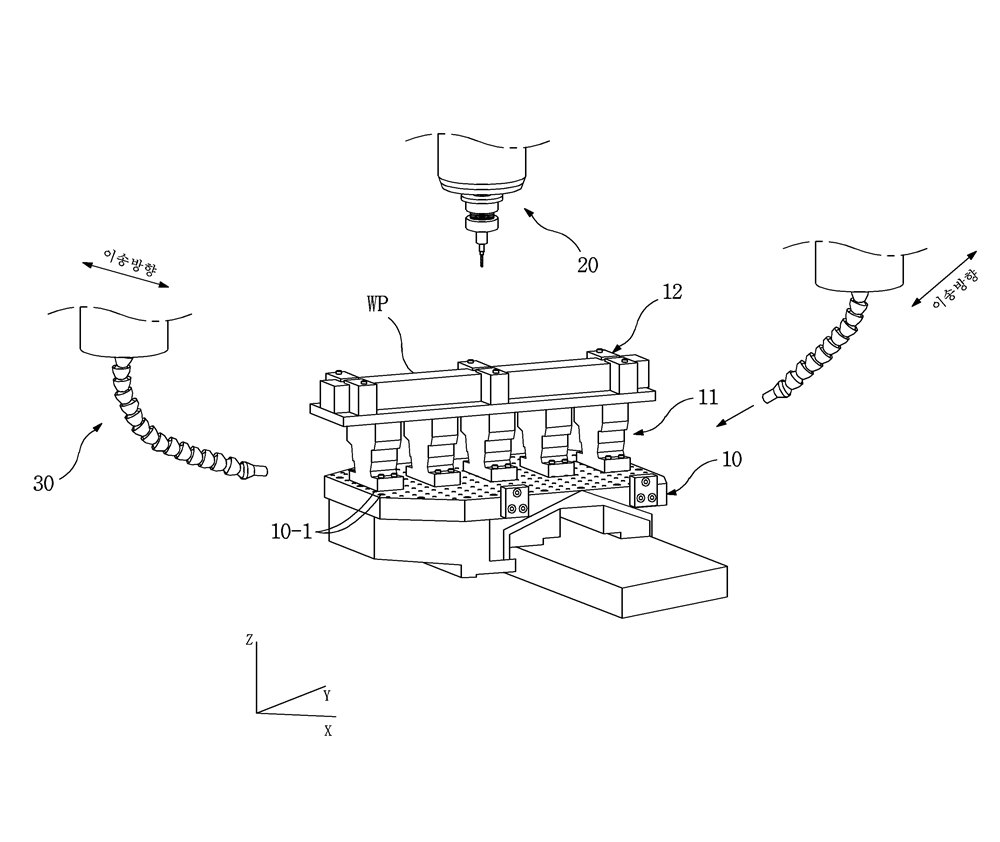

이 건은 폭을 바꾸게 했습니다. 테이블에는 타공부가 여러 개 나 있죠. 서브지그를 그 타공부에 고정볼트로 물려 한 방향으로 여러 개 줄지어 배치합니다. 그 위에 플레이트가 쌓이고, 플레이트 윗면 고정홈에 소재고정블록이 붙죠. 이 블록이 한 방향으로 마주 보는 한 쌍이고, 여러 쌍이 서로를 향해 이송됩니다. 한 쌍 사이에 놓인 소재를 양쪽에서 잡는 자리고요. 블록에는 지지돌기가 있어 소재를 받칩니다. 다가가는 거리를 바꾸면 크기가 다른 소재도 그대로 물리는 셈이죠. 청구항은 테이블과 서브지그, 소재고정수단을 차례로 적었습니다.

본 공작물고정특허 건은 특허출원에서 등록까지 약 12개월이 걸렸습니다.

자주 묻는 질문

같은 회사가 같은 날 여러 건을 내면 어떻게 되나요?
각각 심사받습니다. 같은 날 낸 것끼리는 서로의 앞선 자료가 되지 않죠. 서로 다른 자리를 세워 나눕니다.
지그처럼 부속에 가까운 것도 값어치가 있나요?
있습니다. 장비마다 반복해 들어가는 것일수록 더 그렇죠. 장비 본체와는 별개로 팔리기도 합니다.
자체 공장에서만 쓰려는 경우에도 내나요?
내 두는 편이 낫습니다. 남이 같은 것을 먼저 내면 그때는 이쪽이 막히죠. 나중에 파는 자리도 생깁니다.
