플로어플랜특허, 벽선을 늘려 격자로 만든 특허등록 사례
- #플로어플랜특허메쉬 기반의 플로어 플랜 구축 방법 및 컴퓨터 판독 가능 저장 매체
- #특허등록10-2752645
- #소요기간특허출원 후 등록까지 13개월
사례 미리보기
플로어플랜특허, 입체 메쉬 모델에서 방과 벽면 정보를 뽑아 분할도를 만들고, 그 선들을 늘려 만든 격자에 노드와 에지를 두어 벽선의 덮인 정도를 따져 평면도를 세우는 방법이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 플로어플랜특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 메쉬 기반의 플로어 플랜 구축 방법 및 컴퓨터 판독 가능 저장 매체
- 출원번호(일자)
- 10-2023-0155730 (2023.11.10)
- 등록번호(일자)
- 10-2752645 (2025.01.06)
2023.11.10
특허 출원
10-2023-0155730
2025.01.06
특허 등록
10-2752645
사례 소개
플로어플랜특허는 스캔을 잘하는 데 있지 않고 그 덩어리를 무엇으로 정리하는지에서 갈립니다.
스캔한 모델은 벽이 삐뚤빼뚤하다
이번 사례는 메쉬 기반의 플로어 플랜 구축 방법입니다. 집 안을 스캔하면 입체 모델이 나옵니다. 다만 그것을 그대로 평면도로 눕히면 선이 반듯하지 않아요. 벽면이 조금씩 기울고 끊깁니다. 가구에 가린 자리는 아예 비고요. 사람이 보면 벽인 줄 알지만 데이터로는 이어지지 않죠. 그것을 손으로 다시 그어 정리하는 일이 남습니다. 스캔은 자동인데 도면으로 옮기는 일이 수작업으로 남는 자리입니다.
선을 늘려 격자를 만들고 덮인 정도로 가린다

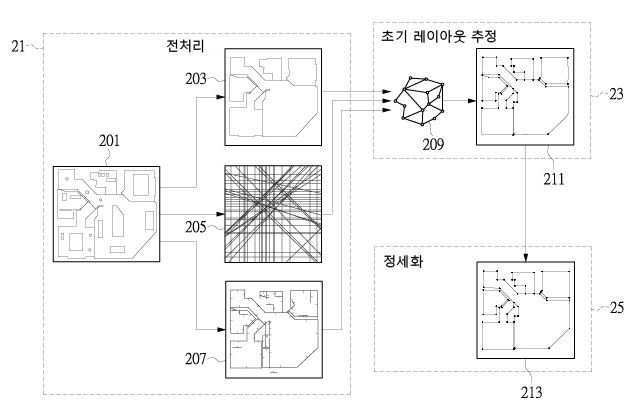

이 건은 격자를 세워 정리합니다. 먼저 입체 메쉬 모델을 얻어 그 안에서 방 정보와 벽면 정보를 뽑아 룸 분할도를 만들죠. 이웃한 방 사이의 벽 특징을 분석해 벽면 라인 세그먼트를 얻고 벽 분할도를 만들고요. 여기서 두 분할도의 선들을 각각 늘립니다. 그러면 가로세로로 교차한 선들이 격자를 이루죠. 이것이 메쉬 구획도입니다. 각 칸에 노드를 두고 이웃한 노드끼리 이어 에지를 만들고요. 그런 뒤 벽 분할도의 벽면 라인 세그먼트가 그 에지 위에서 얼마나 덮이는지를 따져 어느 선이 진짜 벽인지 가립니다. 청구항은 각 단계를 차례로 적었습니다.
본 플로어플랜특허 건은 특허출원에서 등록까지 약 13개월이 걸렸습니다.
자주 묻는 질문
Q1.같은 날 두 건을 내면 서로 걸림돌이 되나요?
같은 날 낸 것끼리는 앞선 자료가 되지 않습니다. 다만 내용이 겹치면 하나로 볼 수 있죠. 서로 다른 대목을 세워 나눕니다.
Q2.알고리즘 단계도 청구항이 되나요?
무엇을 입력받아 어떤 자료 구조로 바꾸는지가 적히면 됩니다. 이 건도 분할도와 격자, 노드가 차례로 서 있죠.
Q3.논문으로 먼저 발표해도 되나요?
발표는 공개입니다. 12개월 안이면 예외를 주장해 볼 수 있죠. 다만 나라마다 달라 출원을 먼저 하는 편이 안전합니다.
