커플링특허, 안쪽 몸통이 파이프를 물게 한 특허등록 사례
- #커플링특허미스트 노즐 연결을 위한 튜브 커플링 장치
- #특허등록10-2753025
- #소요기간특허출원 후 등록까지 9개월
사례 미리보기
커플링특허, 파이프 두 개의 끝을 각각 감싸 눌러 주는 이너 바디를 두고, 그 둘을 앞뒤에서 받아들이는 커플러로 물려 잇는 미스트 노즐용 튜브 커플링 장치가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 커플링특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 미스트 노즐 연결을 위한 튜브 커플링 장치
- 출원번호(일자)
- 10-2024-0038064 (2024.03.19)
- 등록번호(일자)
- 10-2753025 (2025.01.07)
2024.03.19
특허 출원
10-2024-0038064
2025.01.07
특허 등록
10-2753025
사례 소개
커플링특허는 세게 조이는 데 있지 않고 조이는 힘을 무엇이 나눠 받는지에서 갈립니다.
가는 관은 조일수록 찌그러진다
이번 사례는 미스트 노즐 연결을 위한 튜브 커플링 장치입니다. 안개를 뿜는 설비는 가는 관을 여러 개 이어 씁니다. 압력이 높아 이음매가 새면 안 되죠. 그래서 조입니다. 그런데 관이 얇으면 조이는 힘에 눌려 찌그러져요. 안쪽 지름이 줄면 유량이 달라지고, 심하면 그 자리에서 갈라집니다. 반대로 살살 조이면 새고요. 게다가 현장에서 여러 개를 이어야 하니 하나씩 공구로 맞추는 일도 만만치 않습니다.
감싸 누르는 몸통을 넣고 커플러가 받는다

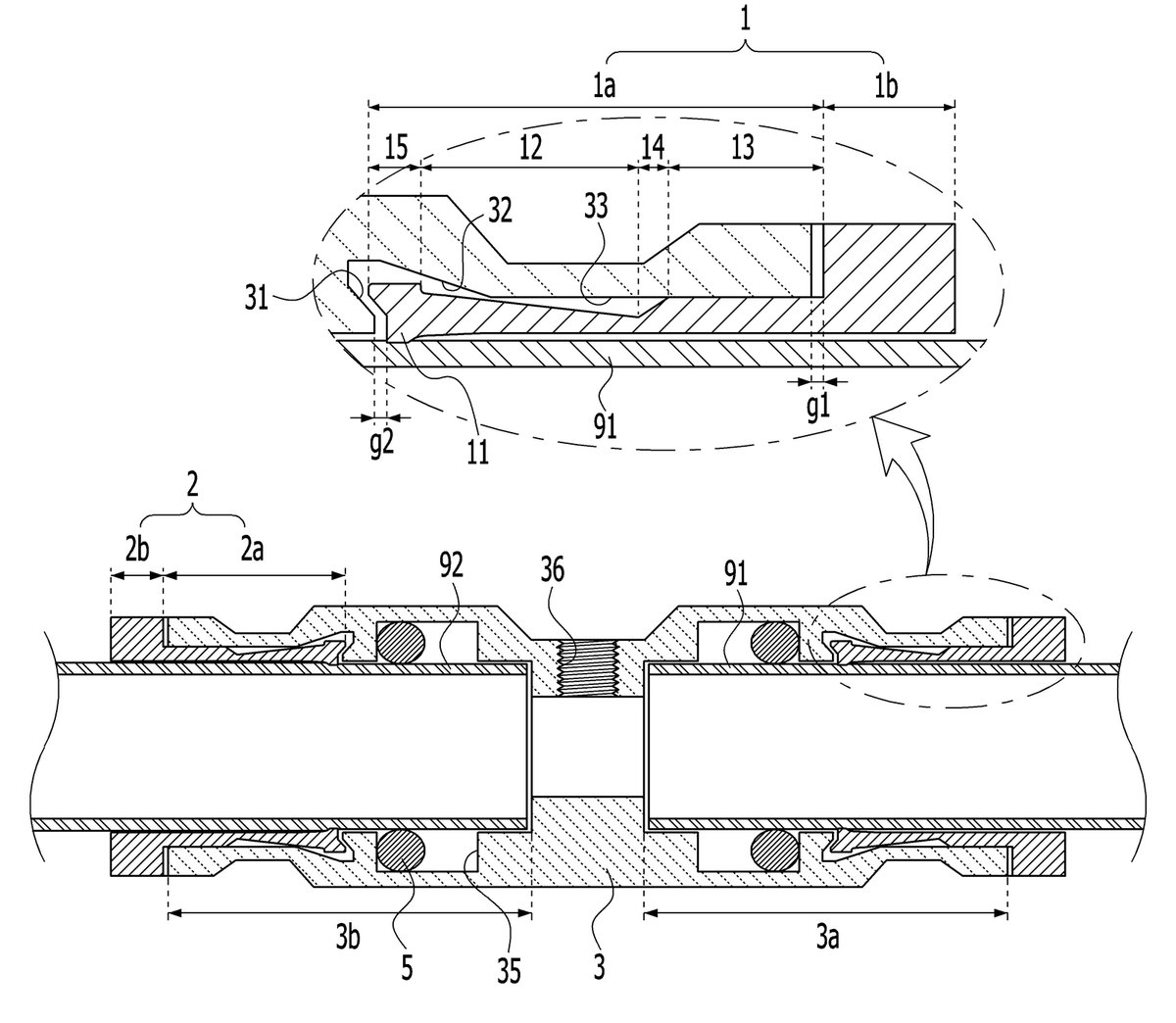

이 건은 사이에 부재를 두었습니다. 제1 이너 바디가 제1 파이프의 앞쪽 끝과 그 뒤로 이웃하는 체결 단부를 둘러싸고 닿아 눌러 주죠. 제2 이너 바디도 제2 파이프 쪽에서 같은 일을 합니다. 관을 직접 조이는 것이 아니라 이 몸통이 감싸 받는 자리고요. 커플러는 뒤에서 제1 파이프 앞끝과 제1 이너 바디를, 앞에서 제2 파이프 뒤끝과 제2 이너 바디를 받아들입니다. 제1 이너 바디의 앞끝과 제2 이너 바디의 뒤끝에는 안쪽으로 튀어나온 띠 모양 체결 돌기가 있어 그 자리에서 물리죠. 청구항은 두 이너 바디와 커플러, 돌기를 차례로 적었습니다.
본 커플링특허 건은 특허출원에서 등록까지 약 9개월이 걸렸습니다.
자주 묻는 질문
Q1.청구항 첫머리를 넓게 적어도 되나요?
이 건은 '두 개의 파이프를 잇는 장치'로 시작합니다. 쓰임을 넓게 열어 둔 셈이죠. 다만 뒤에 적힌 구성은 다 갖춰야 걸립니다.
Q2.부품 하나짜리도 값어치가 있나요?
있습니다. 여러 대에 반복해 들어가는 부품일수록 더 그렇죠. 한 설비에 수십 개가 쓰이기도 합니다.
Q3.개인 명의로 낸 뒤 제조사에 넘길 수 있나요?
이전 등록으로 넘깁니다. 등록 전에도 가능하죠. 협상 전에 출원을 마쳐 두는 편이 유리합니다.
