포장장치특허, 성형 블록을 들어 올려 빼게 한 특허등록 사례
- #포장장치특허슬라이드 방식 부품 교체 구조를 포함하는 포장장치
- #특허등록10-2781965
- #소요기간특허출원 후 등록까지 10개월
사례 미리보기
포장장치특허, 포장지 모양을 잡는 블록을 아래에서 밀어 올려 자리에서 띄우고, 옆면의 안내부를 밀어 빼는 방식으로 부품을 갈아 끼울 수 있게 만든 포장장치가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 포장장치특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요

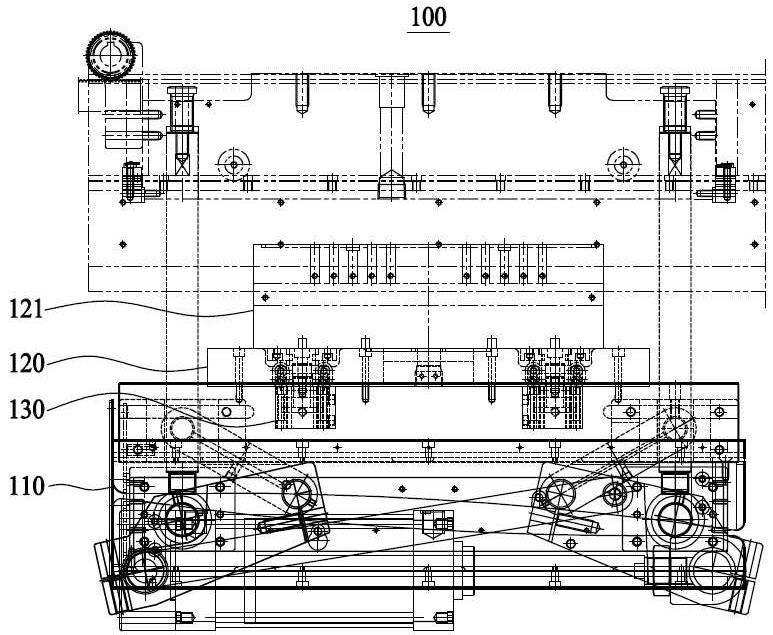

- 발명의 명칭
- 슬라이드 방식 부품 교체 구조를 포함하는 포장장치
- 출원번호(일자)
- 10-2024-0059750 (2024.05.07)
- 등록번호(일자)
- 10-2781965 (2025.03.11)
2024.05.07
특허 출원
10-2024-0059750
2025.03.11
특허 등록
10-2781965
사례 소개
포장장치특허는 잘 싸는 기계가 아니라 모양을 잡는 부품을 어떻게 갈아 끼우는지에서 갈립니다.
포장 규격이 바뀌면 기계를 뜯는다
이번 사례는 포장장치의 부품 교체 구조인데요. 포장지는 상품마다 크기와 모양이 다릅니다. 그것을 잡아 주는 성형 블록도 그때마다 바꿔야 하죠. 그런데 그 블록은 자리에 꽉 물려 있어 손으로 빼기 어렵습니다. 볼트를 풀어 뜯어야 하고요. 그 사이 라인이 서죠. 여러 규격을 함께 돌리는 곳일수록 이 대목이 무겁습니다. 싸는 성능과 별개로 늘 붙는 자리입니다.
아래에서 밀어 띄우고 옆으로 뺀다
이 건은 두 방향으로 풀었습니다. 하부베이스부 위에 성형부품 안착부가 얹히고, 그 위에 포장지 성형블록이 떼었다 붙일 수 있게 앉죠. 안착부 안에는 성형부품 승강부가 들어 있어, 위로 솟아 그 블록을 정해진 높이만큼 들어 올립니다. 꽉 물려 있던 것이 뜨는 셈이라 손으로 잡을 자리가 생기죠. 하부베이스부 옆면에는 슬라이딩 가이드부가 떼었다 붙일 수 있게 물려, 옆으로 밀어 빼고 끼웁니다. 청구항은 베이스부와 안착부, 승강부, 가이드부를 차례로 적었습니다.
본 포장장치특허 건은 특허출원에서 등록까지 약 10개월이 걸렸습니다.
자주 묻는 질문
Q1.같은 회사의 접착기 건과는 어떻게 갈리나요?
접착기 건은 열판 쪽 부품 교체입니다. 이 건은 성형 블록 쪽이고요. 같은 생각을 다른 자리에 옮기면 나눠 내는 편이 권리가 두터워집니다.
Q2.들어 올리는 부분까지 청구항에 넣어야 하나요?
빼내는 흐름의 앞 단계라 빼면 앞뒤가 끊깁니다. 그래서 승강부로 세워 두었죠. 흐름을 이루는 대목은 함께 적어 둡니다.
Q3.설비를 이미 납품한 뒤인데 늦은 건가요?
납품 자체가 곧 공개는 아닙니다. 다만 카탈로그나 전시로 나갔으면 그날이 기준이 되죠. 열두 달 안이면 공지예외를 주장할 여지가 있습니다.
