수분제거실용신안, 판을 층층이 세워 물방울을 맺힌 실용신안등록 사례
- #수분제거실용신안산업용 컨트롤 밸브에 사용되는 압축공기의 수분제거장치
- #특허등록20-0498942
- #소요기간특허출원 후 등록까지 5개월
사례 미리보기
수분제거실용신안, 밀폐된 통 안에 구멍 뚫린 스테인리스 판을 위아래로 여러 겹 세워, 지나는 압축공기에서 물기가 맺혀 아래로 떨어지게 만든 장치가 실용신안등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 수분제거실용신안을 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 고안의 명칭
- 산업용 컨트롤 밸브에 사용되는 압축공기의 수분제거장치
- 출원번호(일자)
- 20-2024-0001711 (2024.09.19)
- 등록번호(일자)
- 20-0498942 (2025.03.17)

2024.09.19
특허 출원
20-2024-0001711
2025.03.17
특허 등록
20-0498942
사례 소개
수분제거실용신안은 건조제를 쓴 것이 아니라 지나는 길에 판을 몇 겹 세웠는지에서 자리를 찾습니다.
압축공기에는 물이 따라온다
이번 사례는 컨트롤 밸브에 쓰는 압축공기의 물기를 걷는 장치인데요. 공기를 압축하면 안에 있던 수증기가 물이 됩니다. 그 물이 밸브까지 가면 안쪽을 상하게 하죠. 겨울에는 얼어 막히기도 하고요. 건조제를 넣는 방식은 그 약제를 갈아 줘야 합니다. 갈지 않으면 어느 순간부터 그냥 통과하고요. 갈 것이 없는 방식이 필요한 자리입니다. 형상과 구조를 다투는 권리인 실용신안이 이런 자리에 잘 맞습니다.
구멍 난 판에 부딪히며 맺힌다

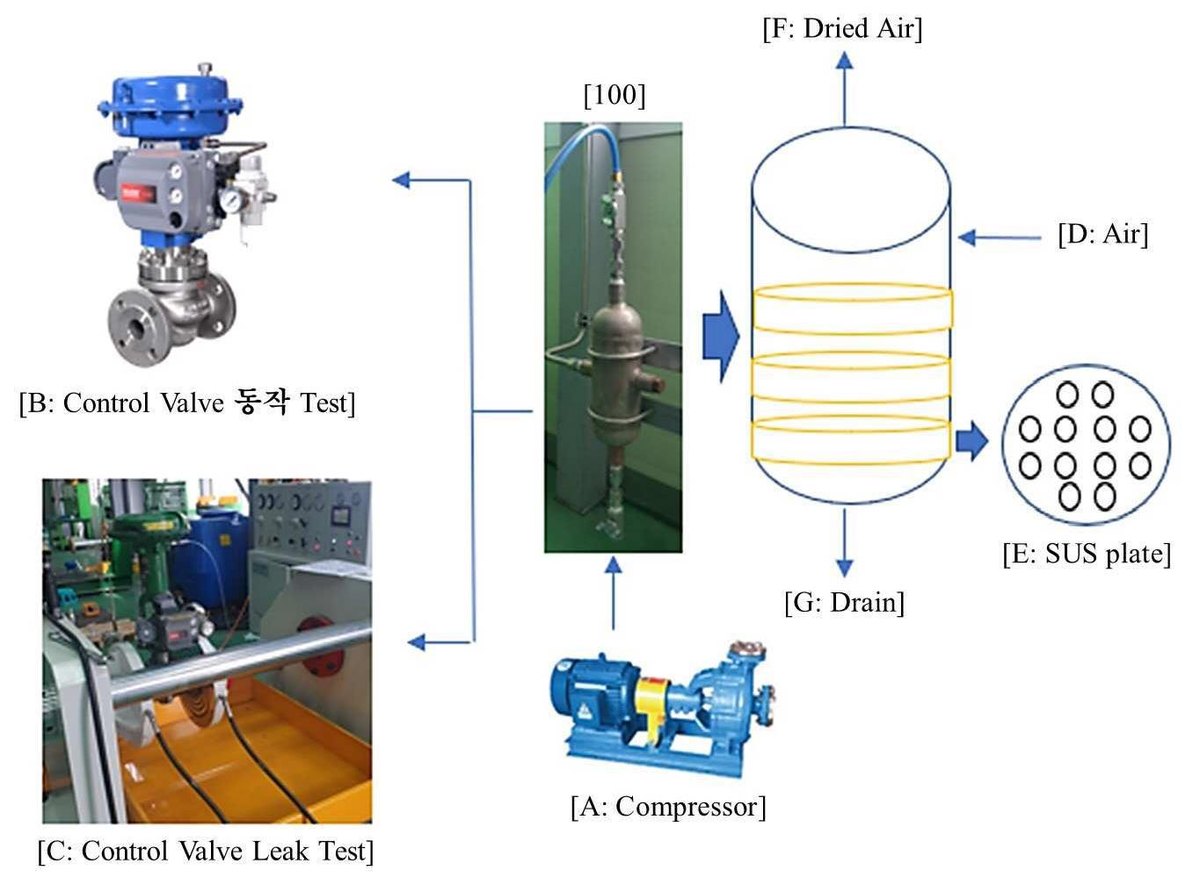

이 건은 판으로 잡습니다. 본체부는 밀폐된 통이고, 옆면에 압축공기 인입구, 윗면에 배출구, 아랫면에 수분 배출구가 있죠. 그 안에 수분제거 플레이트를 위아래로 일정 간격 띄워 여러 장 세웁니다. 스테인리스로 되어 있고 구멍이 여럿 뚫려 있죠. 공기가 그 구멍들을 지나며 판에 부딪히면 물기가 맺히는 결이고요. 아래쪽 판에는 관통구 옆에 아래로 뻗은 돌기를 두어 맺힌 물이 그리로 떨어지게 했습니다. 갈 것이 없는 자리죠. 청구항은 본체부와 플레이트를 차례로 적었습니다.
본 수분제거실용신안 건은 실용신안출원에서 등록까지 약 5개월이 걸렸습니다.
자주 묻는 질문
Q1.특허가 아니라 실용신안으로 낸 이유가 있나요?
물건의 형상과 구조를 다투는 자리라 결이 맞습니다. 심사 기준도 그 폭에 맞춰 잡히죠. 다만 존속기간이 출원일부터 10년이라 그 점을 보고 정합니다.
Q2.소재를 스테인리스로 적어도 되나요?
이 건에서는 그 소재가 물기와 맞물리는 자리입니다. 그래서 함께 적었죠. 소재가 쓰임과 이어지면 청구항에 넣어 둡니다.
Q3.다른 실용신안과는 어떻게 갈리나요?
정비 현장에서 쓰는 도구가 저마다 다르기 때문입니다. 겨누는 자리가 다르면 나눠 두어야 각각 막을 수 있죠. 한 분야에서 여러 건을 쌓는 방식입니다.
