소프트조우특허, 무는 턱 옆면에 눈금을 새긴 특허등록 사례

#소프트조우특허 #특허등록 #특허출원 #조우본체부 #결착관통구

2026.08.11윤웅채 변리사

#소프트조우특허CNC 선반용 눈금이 표시된 유압척 소프트 조우
#특허등록10-2792488
#소요기간특허출원 후 등록까지 9개월

사례 미리보기

소프트조우특허, 선반 척에 물리는 소프트 조우의 양 옆면에 끝에서 끝까지 눈금을 새겨, 세 조각을 같은 자리에 맞춰 물리게 만든 부품이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 소프트조우특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: CNC 선반용 눈금이 표시된 유압척 소프트 조우
출원번호(일자): 10-2024-0078973 (2024.06.18)
등록번호(일자): 10-2792488 (2025.04.02)

2024.06.18

특허 출원

10-2024-0078973

2025.04.02

특허 등록

10-2792488

사례 소개

소프트조우특허는 더 단단히 무는 힘이 아니라 세 조각을 같은 자리에 놓게 한 데서 갈립니다.

조우 세 개를 눈대중으로 맞춘다

이번 사례는 선반 척에 쓰는 소프트 조우인데요. 소프트 조우는 가공할 물건을 무는 턱입니다. 보통 세 개가 한 조로 돌아가며 물죠. 물건에 맞춰 깎아 쓰고, 다른 물건을 할 때는 자리를 옮겨 다시 답니다. 그 자리를 눈대중으로 맞추게 되고요. 셋이 조금씩 다르게 물리면 가공한 면이 흔들립니다. 자를 대어 재기도 하지만 조우가 척에 붙어 있어 재기 어렵습니다.

옆면에 자를 새겨 두었다

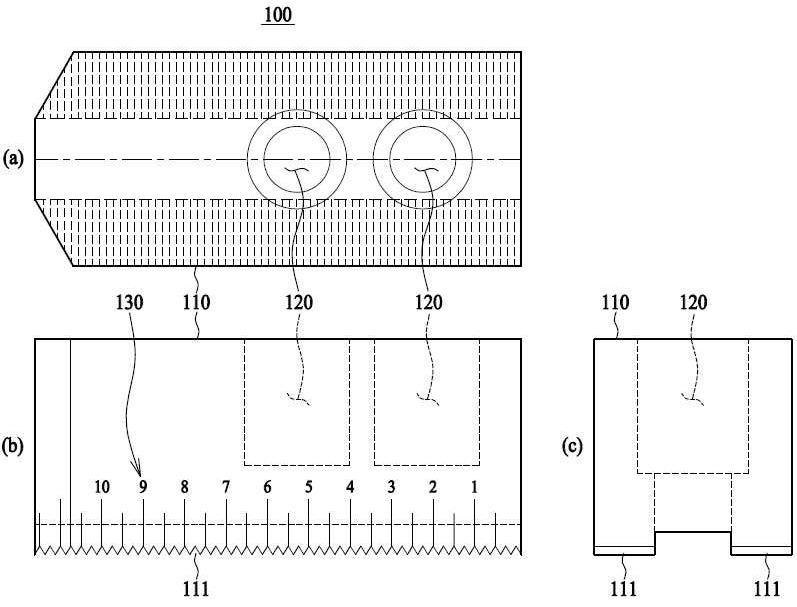

이 건은 조우 자체에 자를 새겼습니다. 조우본체부는 척의 마스터조우에 물리는 블록이고, 가운데 선을 따라 결착관통구가 일정 간격으로 여럿 나 있죠. 그 구멍으로 티너트에 물립니다. 여기에 눈금표식부를 더했습니다. 조우본체부 양 옆면에 한쪽 끝에서 반대쪽 끝까지 눈금을 이어 새겨 두었죠. 셋을 같은 눈금 자리에 맞춰 물리면 되는 셈이고요. 자를 따로 대지 않아도 되고, 다음에 같은 물건을 할 때 그 값만 적어 두면 됩니다. 청구항은 본체부와 관통구, 눈금표식부를 차례로 적었습니다.

본 소프트조우특허 건은 특허출원에서 등록까지 약 9개월이 걸렸습니다.

자주 묻는 질문

눈금을 새긴 것만으로 특허등록이 되나요?
새긴 자리와 그것이 무엇을 하는지가 적히면 됩니다. 이 건은 양 옆면에 끝까지 이어진다는 대목이 요지죠. 그 구조를 청구항에 적어 자기 자리를 세웠습니다.
소모품이라 금방 깎여 나가지 않나요?
소프트 조우는 깎아 쓰는 부품이 맞습니다. 다만 옆면의 눈금은 무는 면이 아니라 남죠. 그 자리를 고른 것도 발명의 일부입니다.
현장에서 만들어 쓰던 것도 등록이 되나요?
물건이면 됩니다. 다만 밖에 알려졌는지를 따지죠. 자기 공장 안에서만 썼다면 공개로 보지 않습니다.
