다층기판특허, 한 장씩 만들어 겹쳐 붙인 특허등록 사례
- #다층기판특허다층 인쇄회로기판 제조방법
- #특허등록10-2798468
- #소요기간특허출원 후 등록까지 31개월
사례 미리보기
다층기판특허, 코어 필름에 회로를 새기고 열가소성 수지를 얹어 굳힌 한 장을 먼저 만든 뒤, 그 장을 여러 겹으로 쌓아 붙이는 차례로 다층 인쇄회로기판을 만드는 방법이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 다층기판특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 다층 인쇄회로기판 제조방법
- 출원번호(일자)
- 10-2022-0112618 (2022.09.06)
- 등록번호(일자)
- 10-2798468 (2025.04.16)
2022.09.06
특허 출원
10-2022-0112618
2025.04.16
특허 등록
10-2798468
사례 소개
다층기판특허는 회로를 가늘게 그린 것이 아니라 층을 어떤 단위로 만들어 쌓는지에서 갈립니다.
쌓다가 어긋나면 다시 못 쓴다
이번 사례는 여러 층으로 된 인쇄회로기판을 만드는 방법인데요. 이런 기판은 회로가 그려진 층을 여러 겹 붙여 만듭니다. 붙이는 동안 층끼리 조금이라도 어긋나면 못 쓰죠. 층을 하나씩 올려 가며 그때마다 굳히면 시간이 오래 걸리고요. 앞 층이 열을 여러 번 받아 성질이 달라지기도 합니다. 층 수가 많아질수록 이 대목이 커집니다.
한 장을 먼저 완성해 두고 겹친다

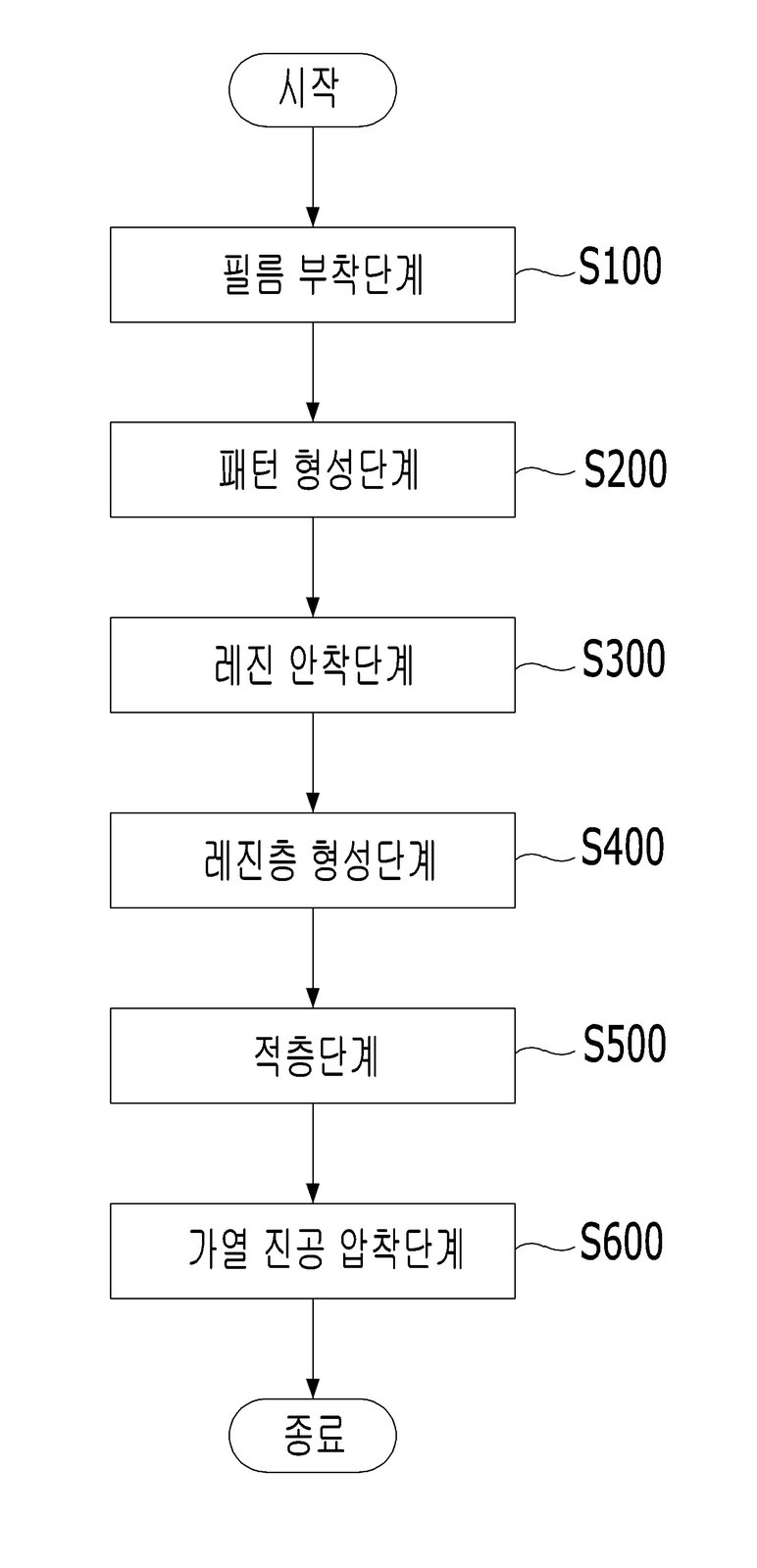

이 건은 단위를 한 장으로 잡았습니다. 필름 부착단계에서 코어 필름 위에 도전성 필름을 붙이고, 패턴 형성단계에서 그것을 에칭해 전극 패턴을 새기죠. 레진 안착단계에서 열가소성 빌드 업 레진을 필름과 패턴 위에 얹고, 레진층 형성단계에서 정해 둔 온도로 데운 뒤 말립니다. 여기까지가 한 장이고, 이것을 1차 결합물이라 부르죠. 그다음 그 장들을 코어 필름이 레진 위에 앉도록 여러 겹으로 쌓아 붙입니다. 완성된 장을 겹치는 셈이라 열을 받는 횟수가 줄고요. 청구항은 이 단계들을 차례로 적었습니다.
본 다층기판특허 건은 특허출원에서 등록까지 약 31개월이 걸렸습니다.
자주 묻는 질문
Q1.만드는 차례만으로 특허등록이 되나요?
어떤 차례로 무엇을 하는지가 청구항이 됩니다. 이 건도 한 장을 먼저 완성해 쌓는 순서가 요지죠. 그 순서를 적으면 자기 자리가 섭니다.
Q2.완성된 기판도 함께 청구할 수 있나요?
만든 물건이 이미 있는 것과 다르면 물건 청구항도 세웁니다. 방법만 두면 그 방법으로 만들었는지를 따져야 하죠. 되도록 둘을 같이 둡니다.
Q3.등록까지 서른한 달이 걸린 이유가 있나요?
기판 분야는 앞선 자료가 많아 의견 제출이 오갑니다. 범위를 다시 잡는 기간이 그만큼 붙죠. 납품 일정이 걸리면 우선심사를 함께 씁니다.
