배관테스트특허, 밸브를 멀리서 열고 닫게 한 특허등록 사례
- #배관테스트특허IoT 기술을 활용한 조선 건조 선박 스마트 배관 압력테스트 시스템
- #특허등록10-2802293
- #소요기간특허출원 후 등록까지 10개월
사례 미리보기
배관테스트특허, 배에 깔린 배관의 밸브마다 제어부를 붙여 열고 닫힌 상태를 배전반으로 보내고, 손에 든 기기 화면에서 그것을 보며 다룰 수 있게 만든 압력테스트 시스템이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 배관테스트특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- IoT 기술을 활용한 조선 건조 선박 스마트 배관 압력테스트 시스템
- 출원번호(일자)
- 10-2024-0081821 (2024.06.24)
- 등록번호(일자)
- 10-2802293 (2025.04.25)
2024.06.24
특허 출원
10-2024-0081821
2025.04.25
특허 등록
10-2802293
사례 소개
배관테스트특허는 압력을 정밀하게 재는 일이 아니라 흩어진 밸브를 어디서 다루는지에서 갈립니다.
사람이 배 안을 뛰어다닌다
이번 사례는 건조 중인 배의 배관을 시험하는 시스템인데요. 배 안에는 배관이 수없이 깔립니다. 새는 곳이 없는지 보려면 구간마다 밸브를 잠그고 압력을 넣죠. 그 밸브들이 배 곳곳에 흩어져 있습니다. 그래서 사람이 붙어 서서 무전으로 신호를 주고받으며 열고 닫아 왔고요. 몇 층 아래위를 오르내리는 일이라 시간이 오래 걸립니다. 누가 어느 밸브를 어떻게 두었는지 헷갈리기도 하고요.
밸브마다 제어부를 붙이고 화면으로 모았다

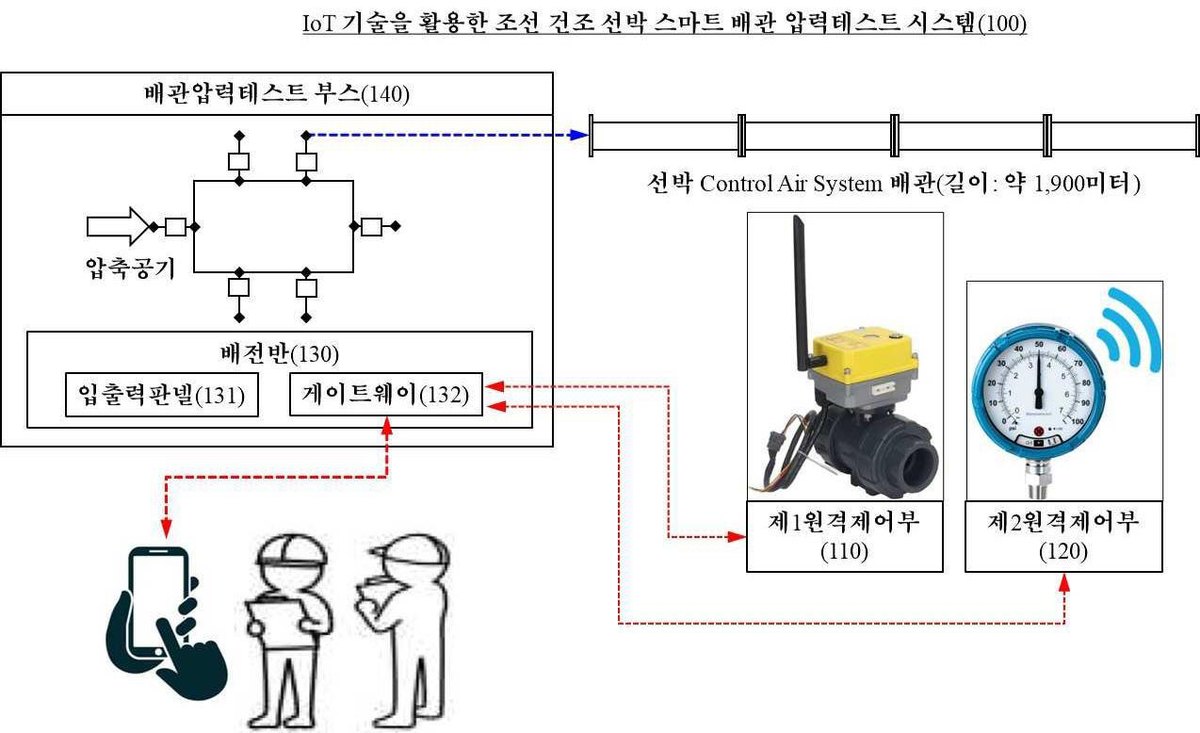

이 건은 밸브 쪽에 눈과 손을 달았습니다. 다루려는 밸브에 제1원격제어부를 붙여, 그 밸브가 열려 있는지 닫혀 있는지를 실시간으로 읽어 배전반으로 보내죠. 배전반에서 온 신호를 받으면 그 밸브를 열거나 닫고요. 또 다른 자리에는 제2원격제어부가 붙습니다. 배전반은 두 제어부에서 받은 값으로 정해 둔 화면을 만들어 작업자의 휴대 기기로 보내죠. 그 화면에서 누른 것이 다시 신호가 되어 밸브를 움직입니다. 청구항은 배전반과 두 원격제어부를 차례로 적었습니다.
본 배관테스트특허 건은 특허출원에서 등록까지 약 10개월이 걸렸습니다.
자주 묻는 질문
Q1.원격으로 다루는 방식은 흔하지 않나요?
흔한 방식이어도 무엇에 붙여 어디로 모으는지는 갈립니다. 이 건은 밸브의 개폐 상태를 읽어 되보내는 결이 요지죠. 그 흐름을 청구항에 적었습니다.
Q2.조선소에 쓰는 설비는 인증이 필요하지 않나요?
안전에 관한 별도의 기준은 그것대로 지켜야 합니다. 특허는 그 구조를 남이 못 쓰게 막아 두는 일이고요. 두 가지를 나란히 챙겨 갑니다.
Q3.협력사와 함께 쓰는 시스템인데 권리는 누구 것인가요?
출원인으로 적힌 쪽이 가집니다. 함께 만들었으면 공동으로 두는 방법도 있죠. 어느 쪽이든 계약으로 미리 정해 두는 편이 낫습니다.
