열교환기특허, 뜨거운 입구 쪽에 찬바람을 돌린 특허등록 사례
- #열교환기특허열충격 손상 방지 구조를 포함하는 연소 배기가스 열교환기
- #특허등록10-2808323
- #소요기간특허출원 후 등록까지 6개월
사례 미리보기
열교환기특허, 배기가스가 처음 닿는 입구 쪽 관과 판이 만나는 자리에 찬 공기를 돌리고, 그 바람의 양과 방향까지 바꿀 수 있게 만든 열교환기가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 열교환기특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 열충격 손상 방지 구조를 포함하는 연소 배기가스 열교환기
- 출원번호(일자)
- 10-2024-0140656 (2024.10.15)
- 등록번호(일자)
- 10-2808323 (2025.05.12)
2024.10.15
특허 출원
10-2024-0140656
2025.05.12
특허 등록
10-2808323
사례 소개
열교환기특허는 열을 잘 옮기는 구조가 아니라 처음 닿는 자리를 어떻게 지키는지에서 갈립니다.
이어 붙인 자리가 먼저 터진다
이번 사례는 연소 배기가스를 다루는 열교환기인데요. 연소시설에서 나온 배기가스는 매우 뜨겁습니다. 그 가스가 관을 지나면서 열을 넘기죠. 문제는 가스가 처음 들어오는 자리입니다. 관과 그 관을 잡아 주는 튜브시트가 만나는 이음매가 거기에 있고요. 갑자기 뜨거운 것이 닿으면 그 자리가 급하게 늘어납니다. 반복되면 이음매가 갈라지죠. 관 전체는 멀쩡한데 그 한 줄 때문에 세우게 됩니다.
그 자리에만 찬바람을 대고 조절한다

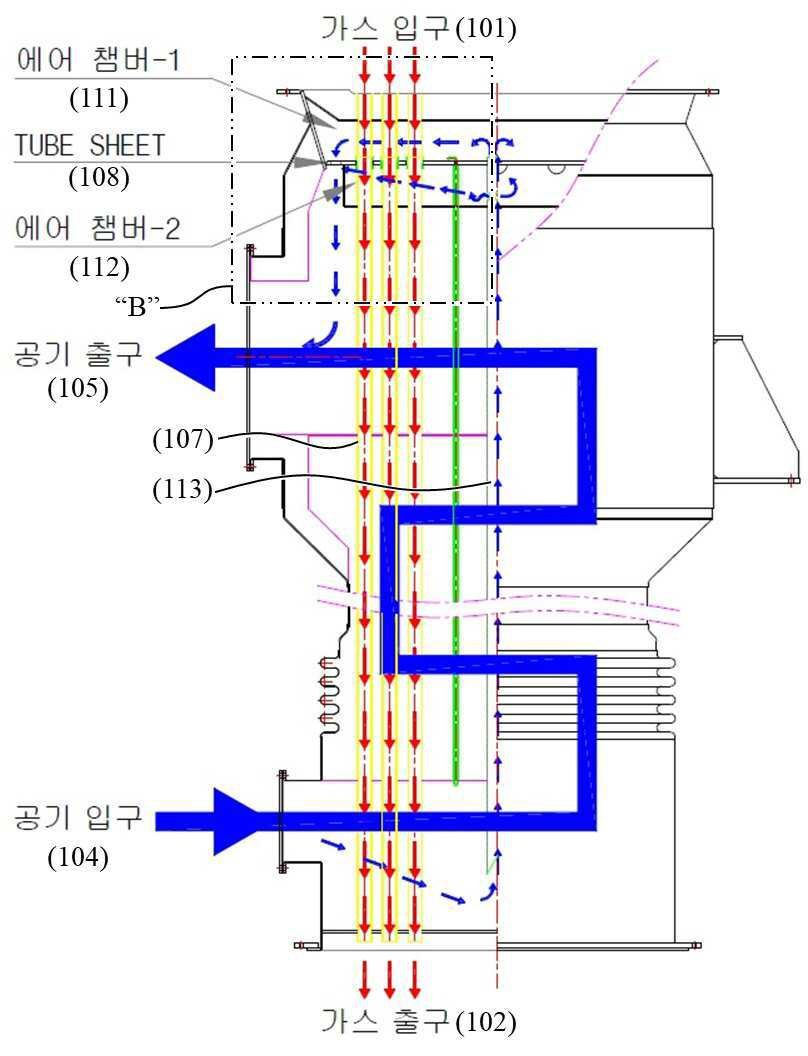

이 건은 그 이음매를 겨눴습니다. 배기가스 입구 가까이에 열충격 방지부를 두어, 관과 튜브시트가 만나는 자리 둘레로 냉각공기를 돌리죠. 뜨거운 것이 닿는 순간의 온도 차를 줄이는 자리고요. 여기에 냉각 가변부가 더해집니다. 그 찬 공기의 양과 흐르는 방향을 바꾸는 구조죠. 압축공기 제공부가 정해 둔 압력으로 공기를 대고, 튜브시트 앞면 테두리 쪽에서 흐름을 돌립니다. 운전 조건이 달라져도 대는 정도를 맞출 수 있는 셈이고요. 청구항은 방지부와 가변부를 세우고 그 안의 부품을 적었습니다.
본 열교환기특허 건은 특허출원에서 등록까지 약 6개월이 걸렸습니다.
자주 묻는 질문
Q1.한 자리만 손본 것도 특허등록이 되나요?
그 자리가 어디이고 무엇을 하는지가 적히면 됩니다. 이 건은 입구 쪽 이음매라는 자리가 요지죠. 그 배치를 청구항에 적어 자기 자리를 세웠습니다.
Q2.바람의 양을 바꾸는 부분까지 넣어야 하나요?
권리로 보면 구성 하나가 늘어난 것입니다. 실무로 보면 조건이 달라져도 쓸 수 있게 하는 자리고요. 그래서 청구항에 함께 적었습니다.
Q3.플랜트 설비는 인증도 필요하지 않나요?
관련 기준은 그것대로 지켜야 합니다. 특허는 그 구조를 남이 못 쓰게 막아 두는 일이고요. 두 가지를 나란히 챙겨 갑니다.
