조립지그특허, 틀째 돌려 각도를 맞추게 한 특허등록 사례

#조립지그특허 #특허등록 #특허출원 #지그틀본체 #가이드지주부

2026.08.13윤웅채 변리사

#조립지그특허회전지지 기능을 갖는 자동차 차체 부품 조립용 지그장치
#특허등록10-2812268
#소요기간특허출원 후 등록까지 5개월

사례 미리보기

조립지그특허, 부품을 물린 지그 틀 자체가 기둥에 힌지로 물려 돌아가게 하고, 원하는 각도에서 실린더로 눌러 세워 두는 자동차 차체 조립용 지그장치가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 조립지그특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 회전지지 기능을 갖는 자동차 차체 부품 조립용 지그장치
출원번호(일자): 10-2024-0174920 (2024.11.29)
등록번호(일자): 10-2812268 (2025.05.20)

2024.11.29

특허 출원

10-2024-0174920

2025.05.20

특허 등록

10-2812268

사례 소개

조립지그특허는 더 단단히 무는 지그가 아니라 물린 채로 각도를 바꾸게 한 자리에서 갈립니다.

각도를 바꾸려면 풀었다 다시 물린다

이번 사례는 자동차 차체 부품을 조립할 때 쓰는 지그인데요. 지그는 부품을 정해진 자리에 물어 두는 틀입니다. 용접이나 조립을 하다 보면 반대쪽이나 아래쪽을 봐야 할 때가 있죠. 그러면 부품을 풀어 돌린 뒤 다시 물립니다. 그때마다 자리를 새로 맞춰야 하고요. 시간도 걸리고 조금씩 어긋나기도 합니다. 무는 힘을 아무리 좋게 해도 이 대목은 그대로 남습니다.

틀을 통째로 돌리고 그 자리에서 눌러 세운다

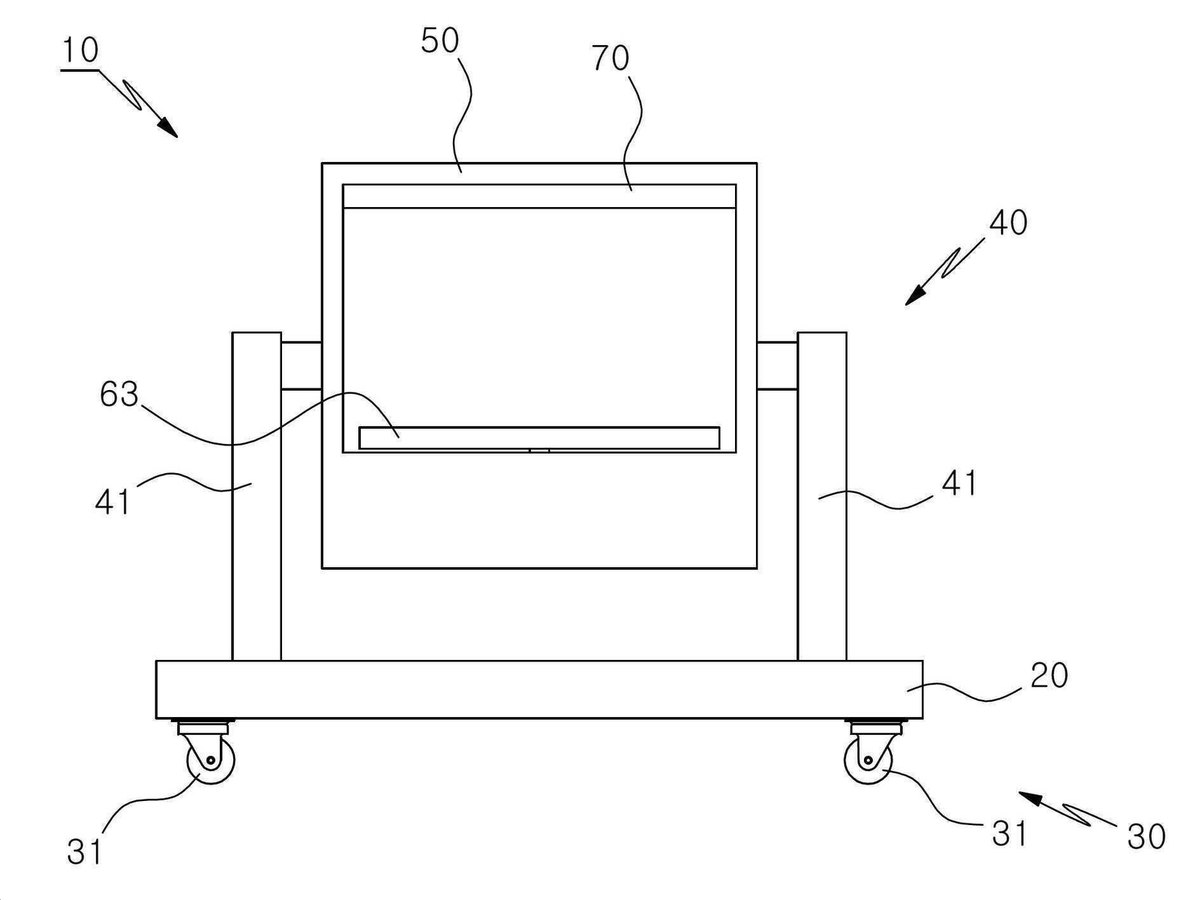

이 건은 지그 틀 자체를 돌립니다. 베이스조립패널 아래에는 캐스터로 된 이송안내부가 붙어 옮길 수 있고요. 그 위로 한 쌍의 지지프레임으로 된 가이드지주부가 섭니다. 지그틀본체가 그 기둥에 힌지로 물려 돌아가죠. 부품은 가압고정부가 물고 있는 채로 함께 돌아갑니다. 다시 맞출 일이 없는 셈이고요. 원하는 각도에서는 각도고정지지수단이 잡습니다. 지지프레임에 붙은 연결브라켓부재에 가압지지실린더가 물려, 눌러 세우는 결이죠. 청구항은 패널과 안내부, 지주부, 지그틀본체, 가압고정부를 세우고 고정수단을 뒤에 붙였습니다.

본 조립지그특허 건은 특허출원에서 등록까지 약 5개월이 걸렸습니다.

자주 묻는 질문

현장에서 만들어 쓰던 지그도 등록이 되나요?
물건이면 됩니다. 부품이 서로 어떻게 물리는지를 적으면 되죠. 실제로 쓰던 치구가 그대로 권리가 되는 경우가 많습니다.
완성차에 납품하는데 권리는 누구 것인가요?
개발 계약에 따라 갈립니다. 지분과 처리 방식이 계약서에 적혀 있죠. 출원 전에 그 조항부터 확인하고 갑니다.
다섯 달 만에 등록된 것은 빠른 편인가요?
우선심사를 쓰면 이 정도로 줄어듭니다. 라인에 깔기 시작하면 곧 알려지죠. 그 전에 권리를 세워 두려는 일정이었습니다.
