단열방화문실용신안, 문틀 턱에 탄성 띠를 앉힌 실용신안등록 사례
- #단열방화문실용신안단열 방화문
- #특허등록20-0499288
- #소요기간특허출원 후 등록까지 23개월
사례 미리보기
단열방화문실용신안, 문틀 안쪽 턱에 홈을 파 탄성 소재 띠를 끼워 두고, 문을 닫으면 그 띠에 문 뒷면이 눌려 붙게 만들어 틈을 없앤 단열 방화문이 실용신안등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 단열방화문실용신안을 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 고안의 명칭
- 단열 방화문
- 출원번호(일자)
- 20-2023-0001274 (2023.06.23)
- 등록번호(일자)
- 20-0499288 (2025.06.20)
2023.06.23
특허 출원
20-2023-0001274
2025.06.20
특허 등록
20-0499288
사례 소개
단열방화문실용신안은 문의 재질을 바꾼 것이 아니라 문과 틀이 만나는 선을 어떻게 메웠는지에서 자리를 찾습니다.
남는 것은 언제나 문틈이다
이번 사례는 단열 방화문인데요. 문 자체는 두껍게 만들 수 있습니다. 안에 단열재를 채우면 되죠. 그런데 열이 새는 자리는 대개 문판이 아니라 가장자리입니다. 문과 틀 사이에는 여닫히려면 어쩔 수 없이 틈이 있어야 하니까요. 그 선을 따라 바람이 들고 소리가 지나갑니다. 문을 아무리 두껍게 해도 이 선은 그대로 남습니다. 형상과 구조를 다투는 권리인 실용신안이 이런 자리에 잘 맞습니다.
턱에 홈을 파 띠를 앉혔다

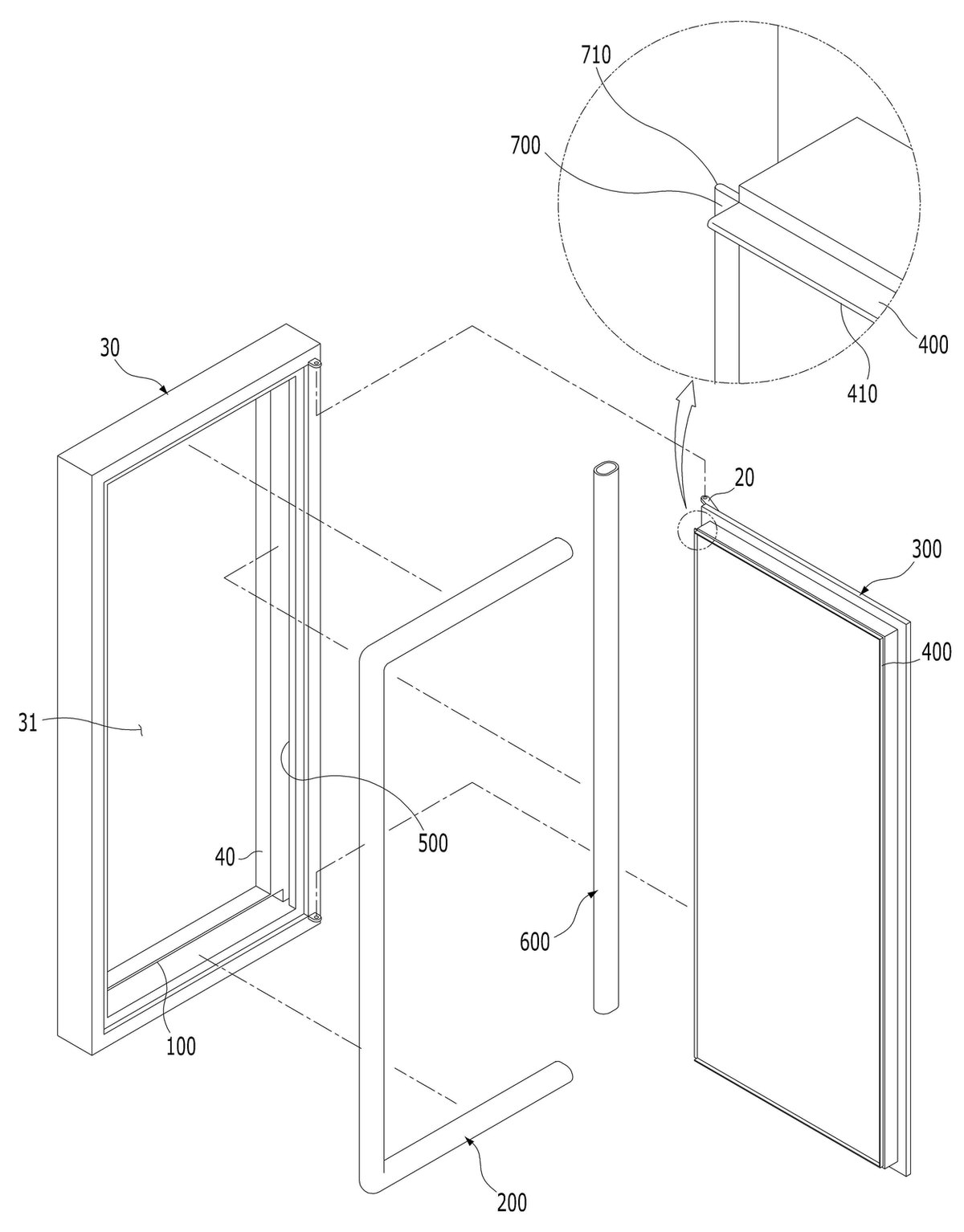

이 건은 그 선을 메울 자리를 틀에 만들었습니다. 사각 틀의 통로 안쪽으로 단턱부가 튀어나오죠. 그 턱 앞면에 길을 따라 오목한 장착홈부를 팝니다. 여기에 탄성 소재로 된 탄성 접촉부를 끼워 앞으로 드러나게 두고요. 도어부는 한쪽 세로축을 중심으로 돌아 닫히는데, 닫히면 뒷면이 그 띠에 눌려 붙습니다. 틈이 눌린 띠로 메워지는 셈이죠. 문 뒤 가장자리에 따로 돌출부를 두어 닫힐 때 함께 물리게 한 것도 같은 결이고요. 청구항은 프레임과 단턱부, 장착홈부, 탄성 접촉부, 도어부를 차례로 적었습니다.
본 단열방화문실용신안 건은 실용신안출원에서 등록까지 약 23개월이 걸렸습니다.
자주 묻는 질문
Q1.특허가 아니라 실용신안으로 낸 이유가 있나요?
물건의 형상과 구조를 다투는 자리라 결이 맞습니다. 심사 기준도 그 폭에 맞춰 잡히죠. 다만 존속기간이 출원일부터 10년이라 그 점을 보고 정합니다.
Q2.방화문은 인증을 따로 받는데 등록과 관계가 있나요?
인증과 등록은 따로 갑니다. 안전에 관한 별도의 기준은 그것대로 지켜야 하죠. 등록은 그 구조를 남이 못 쓰게 막아 두는 일입니다.
Q3.뒤에 특허로 다시 낼 수도 있나요?
같은 내용을 두 번 등록받지는 못합니다. 다만 출원 뒤 일정 기간 안이면 종류를 바꿔 낼 여지가 있죠. 처음에 어느 쪽으로 갈지 정해 두는 편이 낫습니다.
