올리고 내려 잇는 길을 바꾸는 점이 왜 중요한가요?

전선을 풀지 않아도 됩니다. 두 자리 가운데 하나입니다. 그 접속부가 곧 청구항입니다.

엇갈리게 잇는다는 것은 무엇인가요?

앞이 뒤로, 뒤가 앞으로 갑니다. 곧게 이으면 앞끼리 뒤끼리입니다. 그 두 갈래를 나누어 적습니다.

잘못 물릴 여지가 주는 대목은요?

풀어 다시 물리면 자리를 헷갈립니다. 올리고 내리기만 합니다. 그 점을 명세서에 적습니다.

특허

단자대특허, 하나를 올렸다 내려 길을 바꾼 특허등록 사례

#단자대특허 #특허등록 #특허출원 #승강영역 #제2터미널

2026.08.16윤웅채 변리사

#단자대특허단자대
#특허등록10-2832760
#소요기간특허출원 후 등록까지 13개월

사례 미리보기

단자대특허, 가운데 접속부를 올리면 앞뒤로 곧게 잇고 내리면 비스듬히 엇갈려 잇도록 만들어, 배선을 다시 하지 않고 결선을 바꿀 수 있는 단자대가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 단자대특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 단자대
출원번호(일자): 10-2024-0066334 (2024.05.22)
등록번호(일자): 10-2832760 (2025.07.07)

2024.05.22

특허 출원

10-2024-0066334

2025.07.07

특허 등록

10-2832760

사례 소개

단자대특허는 단자를 늘리는 쪽이 아니라 하나를 올렸다 내려 잇는 길을 바꾸는 데서 자리를 찾습니다.

풀어 다시 물려야 한다

이번 사례는 단자대인데요. 모터는 결선 방식을 바꿔 씁니다. 기동할 때와 돌 때가 다르고, 전압에 따라서도 다르죠. 바꾸려면 전선을 풀어 다시 물려야 하고요. 손이 많이 가고 잘못 물리기 쉽습니다. 여러 가닥을 다루는 자리라 한 가닥만 어긋나도 탈이 나죠.

올렸다 내리면 길이 갈린다

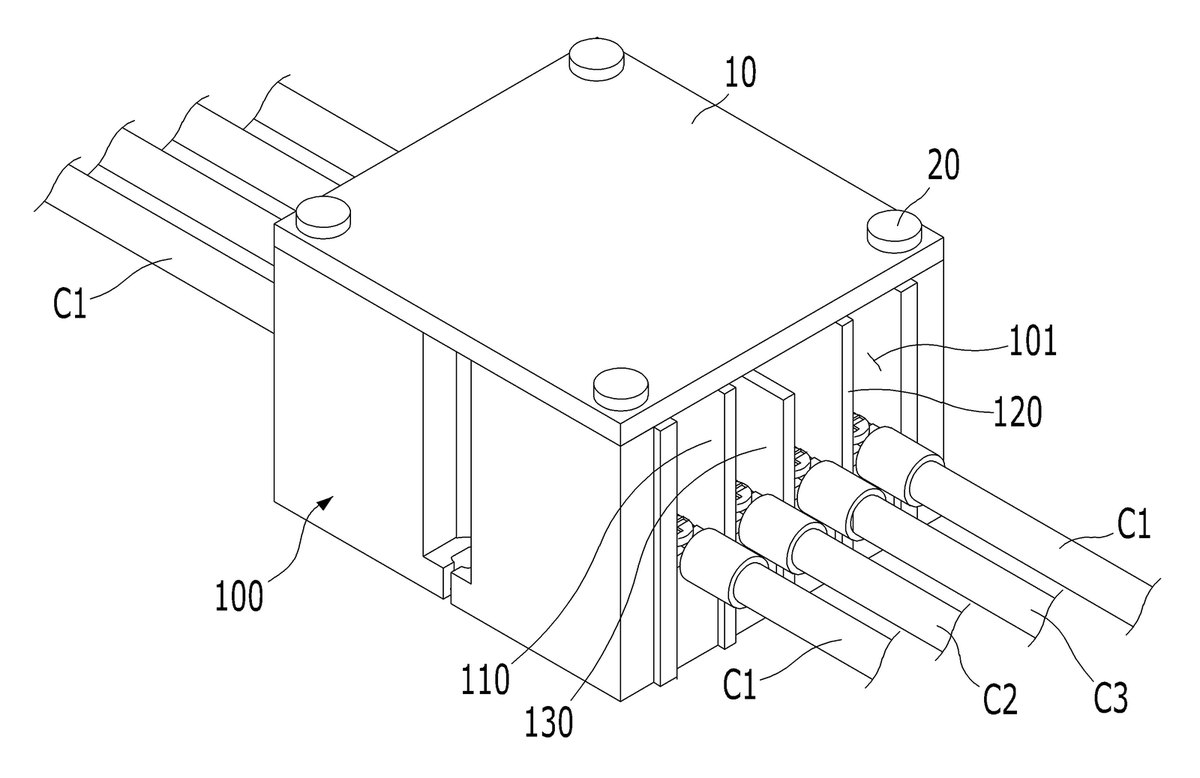

구성은 다섯으로 나뉩니다. 승강영역을 두어 그 안의 단자가 위아래로 움직이게 한 것이 이 건의 자리인데요. 올라가 있을 때는 제2터미널과 닿고 내려오면 제3터미널과 닿습니다. 같은 전선을 그대로 둔 채 이어지는 길만 갈리는 셈이죠. 풀어 다시 물릴 일이 없으니 잘못 물릴 자리도 줄고요. 바꾸는 데 걸리는 시간도 짧아집니다. 전기가 지나는 물건이라 안전에 관한 별도의 기준을 함께 지켜야 하고요. 청구항은 승강영역과 각 터미널이 닿는 조건을 함께 적었습니다. 이런 부품은 쓰던 설비에 그대로 물리느냐가 곧 팔리는 자리라, 규격에 맞춘 대목도 함께 걸리고요.

본 단자대특허 건은 특허출원에서 등록까지 약 13개월이 걸린 건입니다.
