승강장안전, 벌집 구조 지지판모듈을 올린 안전발판 특허등록 사례
- #승강장안전조립식 모듈구조를 포함하는 승강장 안전발판
- #특허등록10-2890371
- #소요기간특허출원 후 등록까지 37개월
사례 미리보기
승강장안전, 곡선 승강장의 단차를 메우는 조립식 모듈 구조의 안전발판이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 승강장안전 분야를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 조립식 모듈구조를 포함하는 승강장 안전발판
- 출원번호(일자)
- 10-2022-0128465 (2022.10.07)
- 등록번호(일자)
- 10-2890371 (2025.11.19)
2022.10.07
특허 출원
10-2022-0128465
2025.11.19
특허 등록
10-2890371
사례 소개
승강장안전 설비는 조건이 까다롭습니다. 사람이 밟고 지나가면서도 전동차와 닿을 수 있는 자리라, 튼튼함과 무름을 동시에 요구받죠.

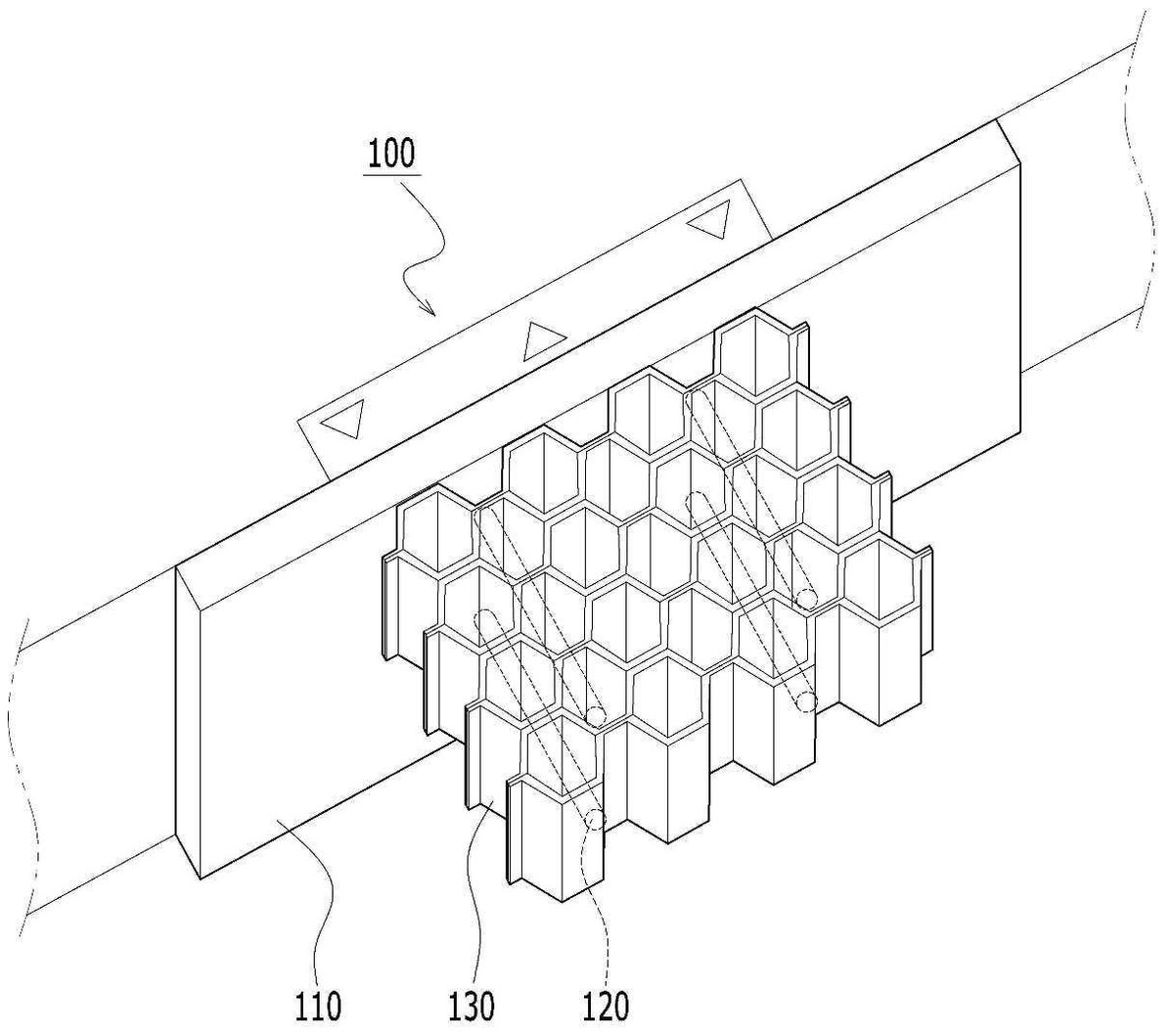

연단부에 붙는 고정부와 결속부
이번 사례의 안전발판은 승차영역 연단부에 면으로 붙는 판 모양 고정부에서 시작합니다. 고정부에 박혀 앞으로 뻗는 결속부는 겉면에 나사산이 나 있어 뒤에 올 부재를 볼트로 받고요.
벌집 모양 지지판모듈과 높이 조정
발명의 자리는 그 결속부에 이어 붙는 지지판모듈입니다. 위에서 보면 벌집 모양의 기둥을 이루고, 여러 번 꺾인 구조에 탄성복원력을 가진 무른 소재를 써서 눌리면 들어갔다 돌아옵니다. 고정부 안에는 결속부의 높이를 바꾸는 높이변경부를 두어 승강장마다 다른 단차를 현장에서 맞추게 했죠. 청구항은 이 두 축을 하나로 묶었습니다.
본 승강장안전 건은 특허출원부터 등록까지 약 37개월이 걸렸습니다.
자주 묻는 질문
Q1.등록까지 삼 년이 걸린 이유가 무엇인가요?
심사에서 의견제출 통지를 받으면 청구항을 고쳐 다시 다투는 과정이 반복됩니다. 그 과정이 길어지면 기간도 함께 늘어납니다. 다만 권리 기간은 등록일이 아니라 출원일부터 이십 년으로 계산하므로 보호 기간이 줄어들지는 않습니다.
Q2.공공기관 납품을 준비 중인데 특허가 필요한가요?
조달 심사에서 기술 항목의 근거로 쓰이는 경우가 많습니다. 등록증이 있으면 배점을 받는 항목이 따로 있기도 합니다. 납품 일정이 정해져 있다면 그 전에 등록이 끝나도록 우선심사를 함께 검토합니다.
Q3.현장마다 치수가 다른데 하나로 묶을 수 있나요?
이번 건처럼 높이를 바꾸는 구성을 넣으면 치수 차이를 하나의 권리 안에 담을 수 있습니다. 숫자를 고정해 적으면 그 숫자를 벗어난 제품에 미치지 않습니다. 무엇을 고정하고 무엇을 열어 둘지가 청구항 작성의 핵심입니다.
