특허

연결관특허, 만드는 차례로 형상을 잡아 낸 특허등록 사례

#연결관특허 #특허등록 #특허출원 #단관 #전방플랜지부

2026.08.19윤웅채 변리사

#연결관특허연결관 제조방법
#특허등록10-2859085
#소요기간특허출원 후 등록까지 7개월

사례 미리보기

연결관특허, 알루미늄관 끝에 턱과 좁아지는 부분을 먼저 만든 뒤에 구부리고, 마지막에 반대쪽 턱을 만드는 순서로 짠 연결관 제조방법이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 연결관특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 연결관 제조방법
출원번호(일자): 10-2025-0007985 (2025.01.20)
등록번호(일자): 10-2859085 (2025.09.09)

2025.01.20

특허 출원

10-2025-0007985

2025.09.09

특허 등록

10-2859085

사례 소개

연결관특허는 새 형상을 만드는 쪽이 아니라 만드는 차례를 정하는 데서 자리를 찾습니다.

굽은 관에 턱과 경사가 함께 있다

이번 사례는 연결관 제조방법인데요. 만들려는 연결관의 모양이 청구항 앞에 적혀 있습니다. 가운데가 90도로 굽어 있고, 앞뒤 끝 둘레에 바깥으로 솟은 턱이 있죠. 그리고 앞쪽 바깥면은 앞으로 갈수록 지름이 좁아지고요. 굽은 관에 턱과 경사가 함께 있는 형태입니다. 한 번에 찍어 낼 수 없는 모양이죠.

순서를 잘못 잡으면 주름이 잡힌다

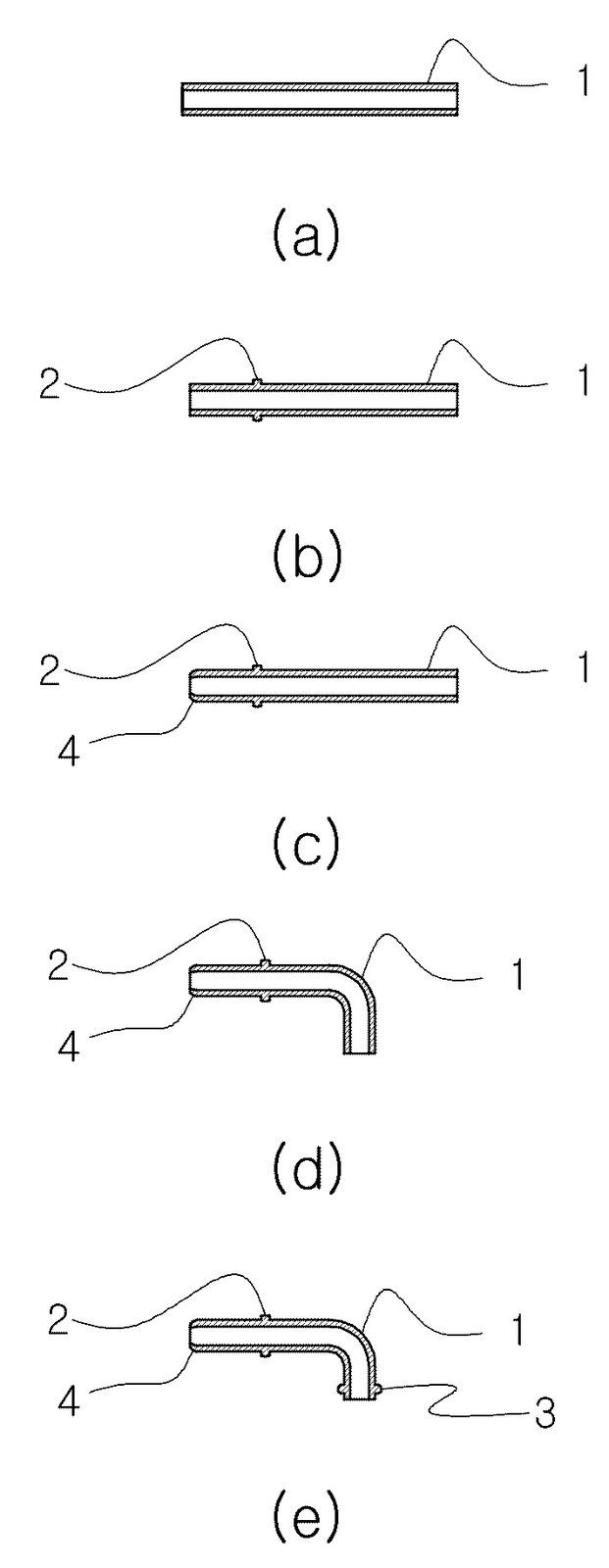

곧은 단관에서 시작합니다. 앞쪽을 축경부로 좁혀 경사를 내고, 양 끝을 밖으로 눌러 전방플랜지부를 세우죠. 그다음 가운데를 굽힙니다. 이 순서가 이 건의 자리인데요. 굽힌 뒤에 끝을 눌러 세우려 하면 그 자리가 이미 늘어나 있어 주름이 잡히거나 갈라집니다. 곧을 때 먼저 손보고 나중에 굽혀야 하는 것이죠. 만들어진 모양은 앞선 것과 크게 다르지 않으니, 그 모양에 이르는 차례가 곧 권리가 됩니다. 청구항은 각 단계의 차례와 누르는 조건을 함께 적었습니다.

본 연결관특허 건은 특허출원부터 등록까지 약 7개월이 걸렸습니다.

자주 묻는 질문

굽히는 일을 뒤로 미루는 점이 왜 중요한가요?
굽은 관은 기계에 물릴 자리가 나오지 않습니다. 곧을 때 앞 끝을 다 만듭니다. 그 순서가 곧 청구항입니다.
뒤쪽 턱만 나중에 만드는 이유는요?
굽히는 자리가 가운데라 뒤 끝은 그 뒤에도 곧게 남습니다. 그래서 나중에 해도 됩니다. 그 차례도 단계로 적습니다.
만들 형상을 앞에 적는 대목은요?
무엇을 만드는지가 정해져야 순서가 읽힙니다. 형태를 먼저 그려 둡니다. 그다음 단계를 적습니다.
