분무기특허, 분무기 안의 밸브를 금속 용수철 대신 탄성 플라스틱으로 만들고 트리거의 탄성부를 힌지로 물려, 부품 수를 줄인 간단 구조 분무기가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 분무기특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 간단 구조를 갖는 분무기
출원번호(일자): 10-2023-0101665 (2023.08.03)
등록번호(일자): 10-2872090 (2025.10.13)

2023.08.03

특허 출원

10-2023-0101665

2025.10.13

특허 등록

10-2872090

사례 소개

분무기특허는 더 세게 뿜는 쪽이 아니라 안에 든 부품을 덜어 내는 데서 자리를 찾습니다.

금속이 들어가면 골라내야 한다

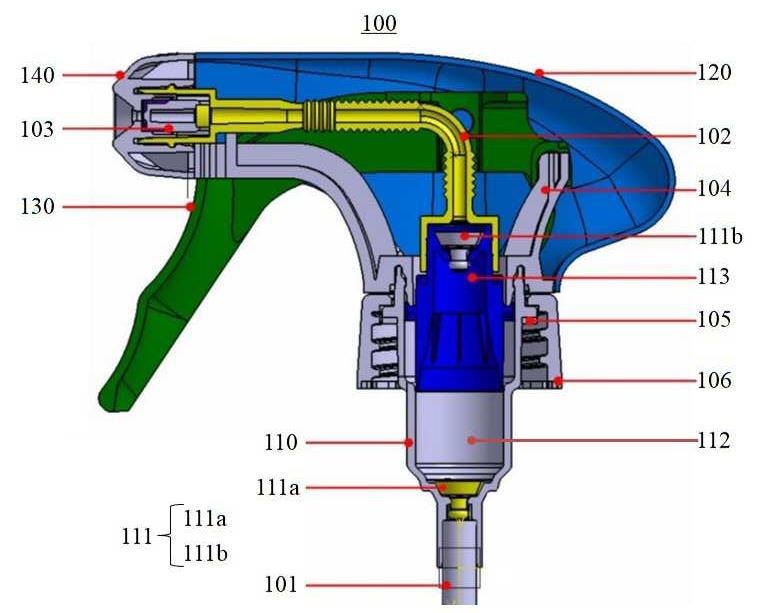

이번 사례는 간단 구조를 갖는 분무기인데요. 같은 회사의 펌프 디스펜서 건은 앞서 소개했습니다. 이 건은 방아쇠로 뿜는 분무기죠. 분무기 안에는 부품이 여럿 들어갑니다. 밸브와 용수철, 패킹이 각각이죠. 대개 금속 용수철이 들어가고요. 금속이 들어가면 재활용할 때 그것을 골라내야 합니다. 녹이 슬기도 하고요.

밸브가 용수철을 겸한다

이 건은 탄성플라스틱 체크밸브를 씁니다. 무른 플라스틱으로 만든 밸브인데요. 눌리면 열리고 놓으면 스스로 되돌아옵니다. 밸브 노릇과 용수철 노릇을 한 부품이 함께 하는 셈이죠. 금속 용수철이 빠지니 부품 수가 줄고, 다 쓴 뒤에 통째로 재활용할 수 있고요. 하부하우징 안에 그것이 앉고 트리거를 당기면 눌립니다. 부품이 적을수록 만드는 값도 내려가고 고장 날 자리도 줄어들죠. 청구항은 밸브의 형상과 트리거가 누르는 자리를 함께 적었습니다.

본 분무기특허 건은 특허출원에서 등록까지 약 26개월이 걸렸습니다.
