당겨 내는 방식이 왜 중요한가요?

밀어 넣는 것이 아니라 조여 당깁니다. 그때 쐐기가 따라 나오며 벌립니다. 그 동작이 곧 청구항입니다.

끝이 좁아지는 형상으로 두는 이유는요?

굵은 쪽이 뒤에서 따라오며 자리를 벌립니다. 병목처럼 걸려 빠지지 않습니다. 그 형상이 값입니다.

작은 구멍으로 넣는 점은요?

굵게 만들면 구멍도 크게 뚫어야 합니다. 작게 넣고 안에서 벌립니다. 그 점을 명세서에 적습니다.

특허

확공네일특허, 넣은 뒤에 끝을 벌려 붙든 특허등록 사례

#확공네일특허 #특허등록 #특허출원 #네일중심축 #조임볼트

2026.08.21윤웅채 변리사

#확공네일특허쐐기체로 확공이 가능한 네일
#특허등록10-2871608
#소요기간특허출원 후 등록까지 26개월

사례 미리보기

확공네일특허, 땅속에 넣은 축을 볼트로 조여 밖으로 당기면 끝의 쐐기가 끌려 나오며 구멍을 벌려 붙드는, 확공이 되는 네일이 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 확공네일특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

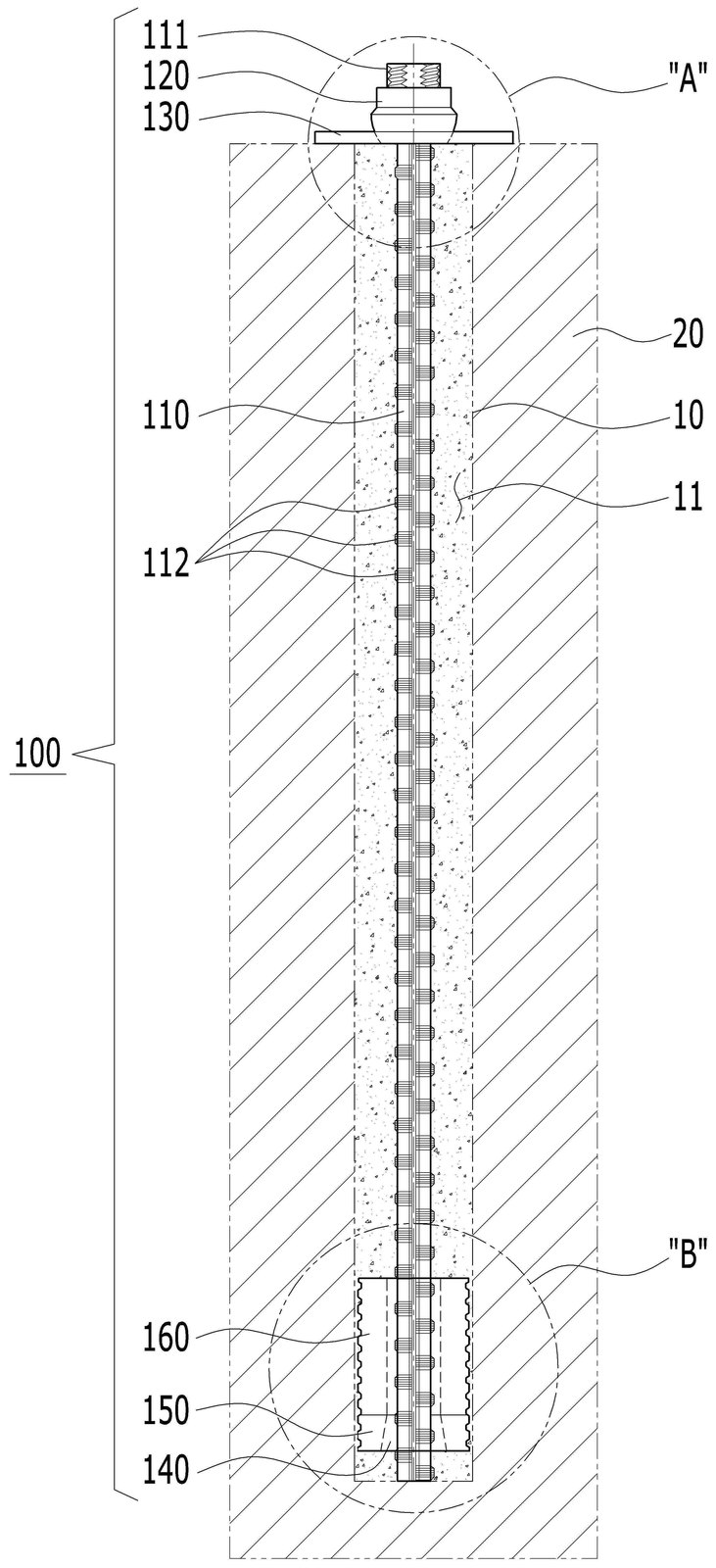

발명의 명칭: 쐐기체로 확공이 가능한 네일
출원번호(일자): 10-2023-0102275 (2023.08.04)
등록번호(일자): 10-2871608 (2025.10.13)

2023.08.04

특허 출원

10-2023-0102275

2025.10.13

특허 등록

10-2871608

사례 소개

확공네일특허는 더 깊이 박는 쪽이 아니라 넣은 뒤에 그 끝을 벌리는 데서 자리를 찾습니다.

굵게 만들면 구멍도 커진다

이번 사례는 쐐기체로 확공이 가능한 네일인데요. 네일은 비탈이 무너지지 않게 땅속에 박는 긴 축입니다. 구멍을 뚫고 넣은 뒤 그 둘레를 굳혀 붙들죠. 붙드는 힘은 그 축과 흙이 닿는 넓이에서 나오고요. 곧은 축은 그 넓이가 정해져 있습니다. 굵게 만들면 힘이 커지지만 구멍도 크게 뚫어야 하죠. 뚫는 값이 그만큼 오르고요.

볼트를 조이면 벌어진다

네일중심축을 넣은 뒤 조임볼트를 조입니다. 그러면 그 끝의 가압쐐기체가 옆으로 밀려 벌어지죠. 좁은 구멍으로 넣고 안에서 넓히는 셈입니다. 벌어진 자리는 흙을 눌러 붙들고, 닿는 넓이도 그만큼 늘어나고요. 구멍은 작게 뚫으면서 붙드는 힘은 굵은 축만큼 얻는 것입니다. 뽑히는 방향으로 힘이 걸릴수록 쐐기가 더 물리는 구조라 저절로 버티기도 하죠. 청구항은 쐐기체가 벌어지는 방식과 볼트가 미는 자리를 함께 적었습니다. 땅속에 묻히는 물건이라 뒤에 확인하기 어려우니, 벌어지는 정도를 값으로 잡아 두는 부분까지 함께 담았고요.

본 확공네일특허 건은 특허출원 후 약 26개월 만에 등록으로 이어졌습니다.
