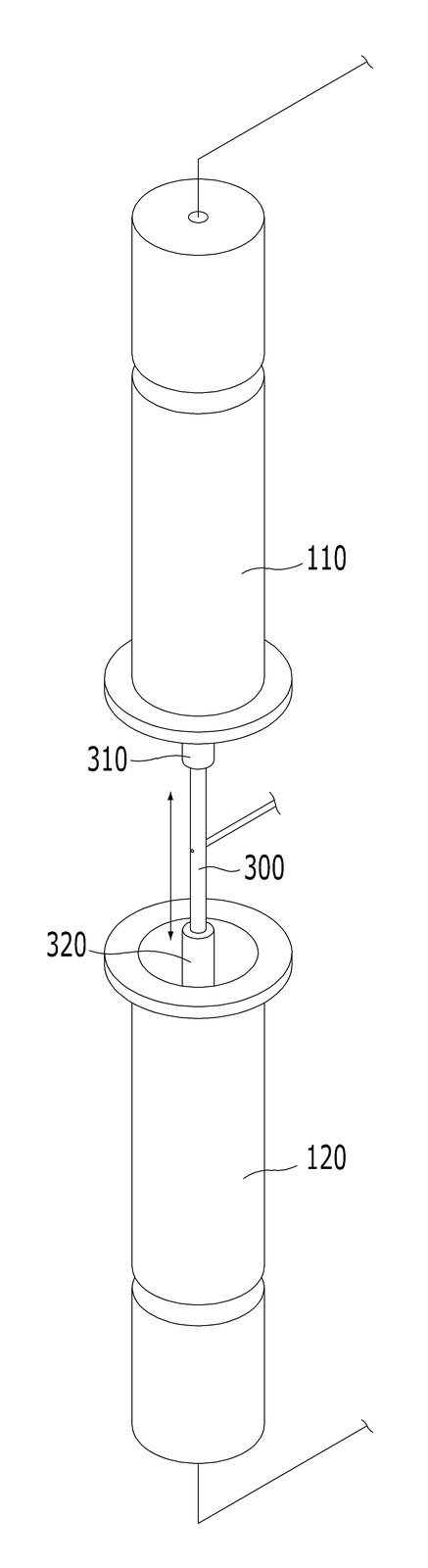

진공작동특허, 위아래로 실린더를 겹치고 그 안의 두 피스톤을 이어 함께 움직이게 하면서, 각각에 뚫린 구멍이 열리고 닫히며 진공을 만드는 작동장치가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 진공작동특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 가변 피스톤을 이용한 진공 작동장치
출원번호(일자): 10-2025-0068549 (2025.05.26)
등록번호(일자): 10-2878333 (2025.10.24)

2025.05.26

특허 출원

10-2025-0068549

2025.10.24

특허 등록

10-2878333

사례 소개

진공작동특허는 펌프를 크게 만드는 쪽이 아니라 실린더를 위아래로 겹치는 데서 자리를 찾습니다.

되돌아갈 때 다시 들어온다

이번 사례는 가변 피스톤을 이용한 진공 작동장치인데요. 진공을 만들려면 공기를 빼내야 합니다. 피스톤을 당기면 그 안이 비워지죠. 한 번 당겨 빼내는 양은 그 통의 부피만큼이고요. 더 빼려면 되돌아가 다시 당겨야 합니다. 되돌아갈 때는 그 공기가 다시 들어오죠. 되풀이해도 좀처럼 깊어지지 않는 자리입니다.

위아래로 겹친다

구성은 여럿으로 나뉩니다. 상부 실린더 안에서 상부 피스톤이 움직이고, 그 아래에 또 하나의 실린더가 겹칩니다. 두 칸을 위아래로 두는 것이죠. 사이에 개폐홀을 두어 한쪽에서 빼낸 공기가 다른 쪽으로만 넘어가게 합니다. 되돌아갈 때 그 홀이 닫히니 빼낸 것이 되돌아오지 않고요. 한 번 오갈 때마다 깊어지는 셈입니다. 통을 크게 만드는 대신 겹쳐 두어 같은 크기로 더 깊이 빼는 것이죠. 청구항은 두 실린더의 배치와 개폐홀이 열리고 닫히는 조건을 함께 적었습니다.

본 진공작동특허 건은 특허출원에서 등록까지 약 4개월이 걸렸습니다.
