픽업구조체특허, 덮개 위에 따로 골조를 얹은 특허등록 사례
- #픽업구조체특허픽업 차량용 다목적 구조체
- #특허등록10-2905135
- #소요기간특허출원 후 등록까지 8개월
사례 미리보기
픽업구조체특허, 픽업 짐칸을 덮는 덮개 양쪽에 핀이 솟은 연결부를 두고 그 위에 감싸는 골조를 물려, 덮개 위에도 짐을 실을 수 있게 만든 구조체가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 픽업구조체특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.
등록 개요
- 발명의 명칭
- 픽업 차량용 다목적 구조체
- 출원번호(일자)
- 10-2025-0050078 (2025.04.17)
- 등록번호(일자)
- 10-2905135 (2025.12.23)
2025.04.17
특허 출원
10-2025-0050078
2025.12.23
특허 등록
10-2905135
사례 소개
픽업구조체특허는 덮개를 튼튼하게 만드는 쪽이 아니라 그 위에 따로 골조를 얹는 데서 자리를 찾습니다.
씌우면 그 위는 못 쓴다
이번 사례는 픽업 차량용 다목적 구조체인데요. 픽업 트럭 뒤에는 열린 짐칸이 있습니다. 비를 맞으니 덮개를 씌우죠. 덮개를 씌우면 그 위는 못 씁니다. 얹으면 눌려 들어가고요. 덮개 자체를 두껍게 만들면 무겁고 여닫기 어렵습니다. 짐칸 위의 공간이 그대로 놀고 있는 자리죠.
짐칸 벽에 힘을 내려보낸다

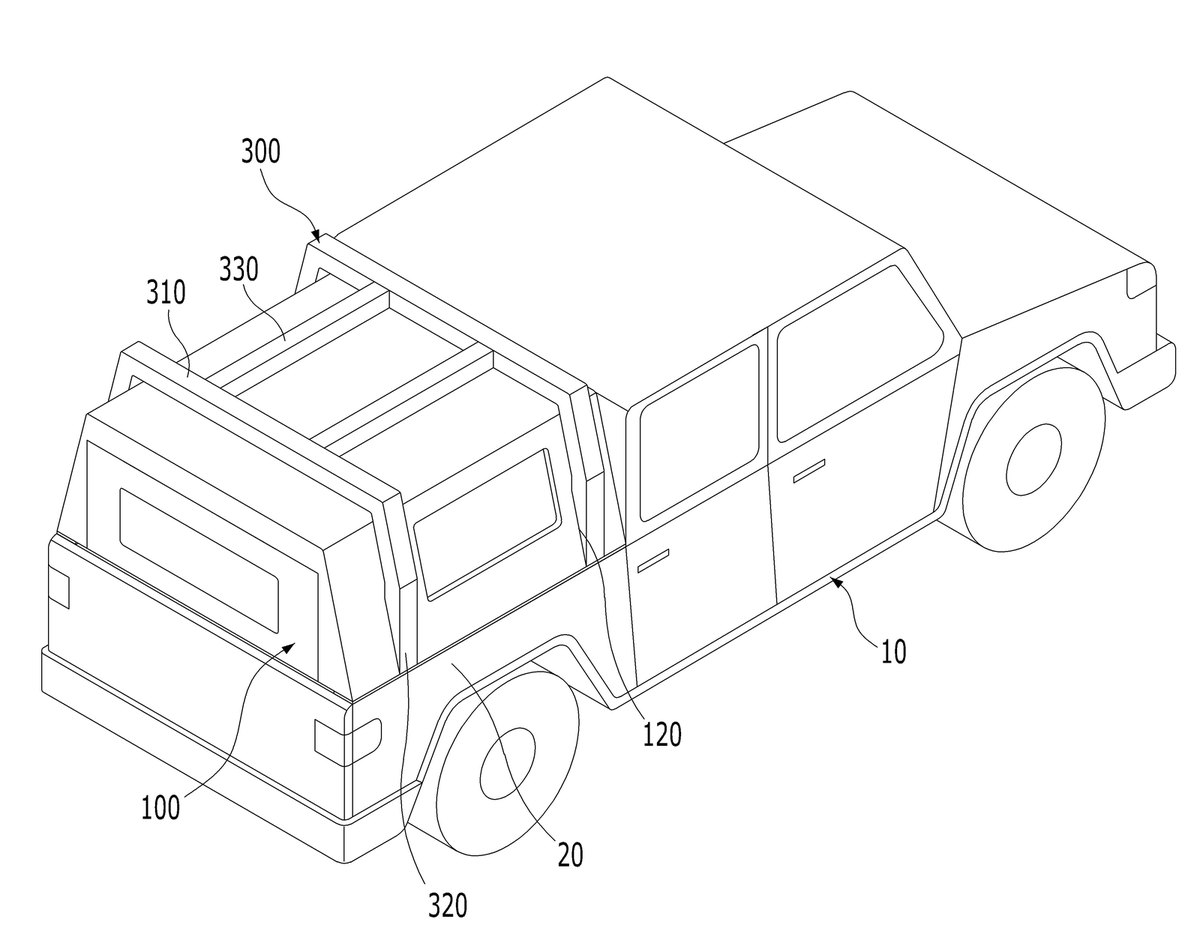

구성은 셋으로 나뉩니다. 하우징이 위쪽 골조를 이루고요. 체결핀이 짐칸 가장자리에 물려 그것을 붙듭니다. 보강 지지부가 그 사이에서 힘을 아래로 내려보내죠. 얹히는 무게가 덮개가 아니라 짐칸의 벽으로 가는 셈입니다. 덮개는 그대로 두고 그 위에 따로 얹는 짜임이라, 자전거나 짐을 올려도 눌리지 않고요. 쓰지 않을 때는 핀을 풀어 떼어 낼 수 있습니다. 청구항은 체결핀이 물리는 자리와 지지부가 힘을 전하는 방식을 함께 적었습니다. 차종마다 짐칸의 폭이 다르니, 물리는 자리의 범위까지 함께 잡아 두어야 여러 차에 쓰이고요.
본 픽업구조체특허 건은 특허출원 후 약 8개월 만에 등록으로 이어졌습니다.
자주 묻는 질문
Q1.골조를 따로 얹는 점이 왜 중요한가요?
위에 얹은 무게가 덮개로 가지 않습니다. 양옆의 핀을 타고 차체로 내려갑니다. 그 구조가 곧 청구항입니다.
Q2.감싸는 형태로 만드는 이유는요?
옆으로도 밀리지 않습니다. 위에서 누르기만 하면 흔들립니다. 그 형상도 구성이 됩니다.
Q3.차량 부속품은 기준이 있나요?
구조 변경과 안전에 관한 기준이 있습니다. 특허와는 다른 제도입니다. 장착 전에 확인합니다.
