닿는 면만 덮는 점이 왜 중요한가요?

전체를 바꾸면 처집니다. 소리가 나는 자리는 바퀴가 구르는 면뿐입니다. 그 위치가 곧 고안의 자리입니다.

이런 구조는 실용신안이 맞나요?

물품의 형상과 구조가 중심입니다. 재질과 놓이는 자리를 적습니다. 실용신안 대상에 들어맞습니다.

32개월이 걸린 이유는요?

실용신안도 심사를 받습니다. 의견 교환이 길어지면 그만큼 걸립니다. 등록되면 출원일부터 10년입니다.

특허

커튼레일실용신안, 금속끼리 닿지 않게 사이를 둔 실용신안등록 사례

#커튼레일실용신안 #특허등록 #실용신안등록 #레일본체 #소음방지부재

2026.09.10윤웅채 변리사

#커튼레일실용신안소음감소 전동커튼레일
#특허등록20-0499991
#소요기간특허출원 후 등록까지 32개월

사례 미리보기

커튼레일실용신안, 금속 레일에서 바퀴가 굴러가는 면만 합성수지 부재로 덮어, 커튼을 여닫을 때 나는 소리를 줄인 전동커튼레일이 실용신안등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 커튼레일실용신안을 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

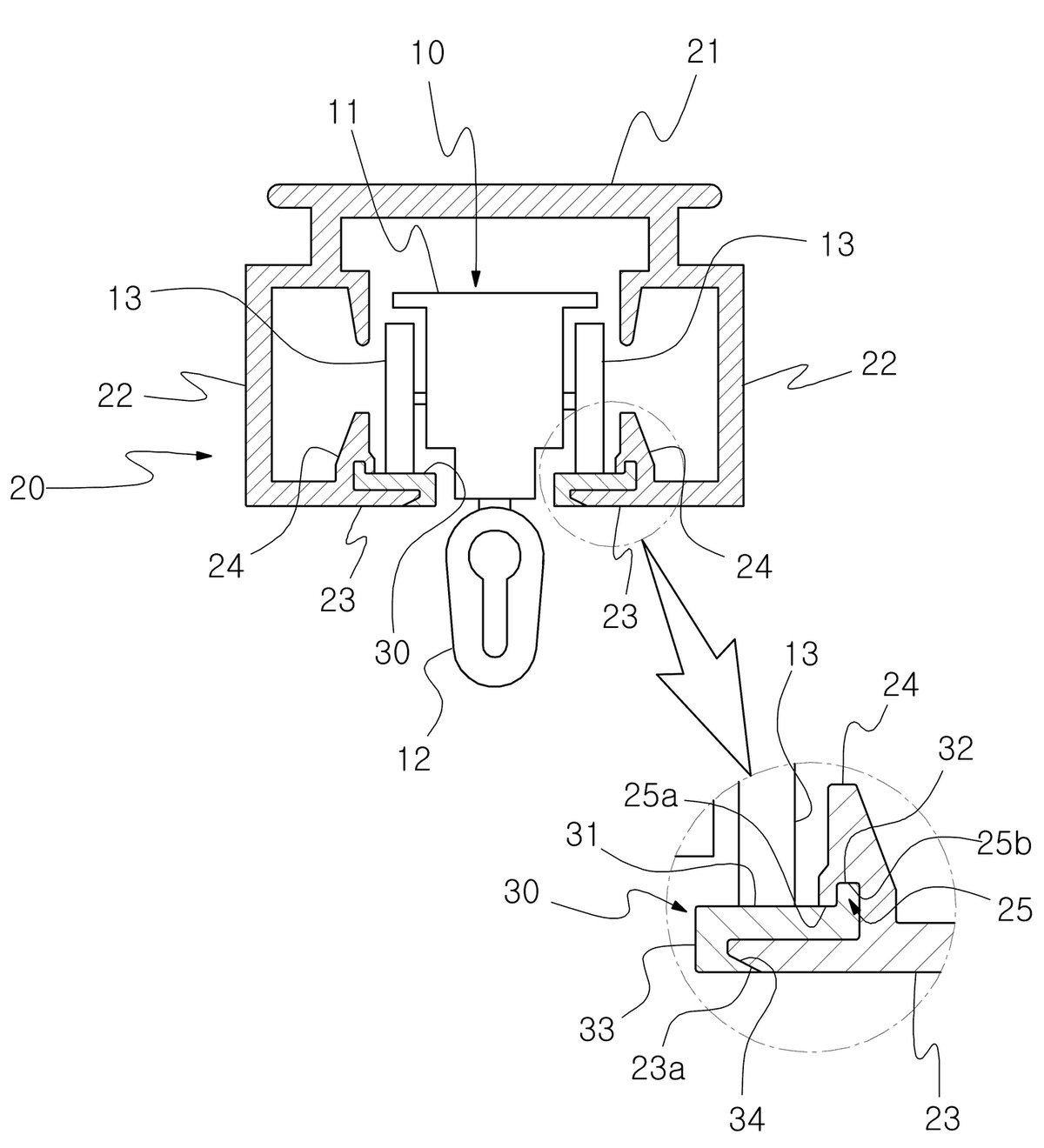

고안의 명칭: 소음감소 전동커튼레일
출원번호(일자): 20-2023-0000944 (2023.05.11)
등록번호(일자): 20-0499991 (2026.01.21)

2023.05.11

특허 출원

20-2023-0000944

2026.01.21

특허 등록

20-0499991

사례 소개

커튼레일실용신안은 물품의 형상과 구조에 관한 고안을 다룹니다. 특허보다 문턱이 낮고 심사가 빠른 대신 존속기간이 10년으로 짧죠.

그 소리에 깬다

이번 사례는 소음감소 전동커튼레일인데요. 전동커튼은 버튼을 누르면 저절로 열리고 닫힙니다. 레일은 금속으로 만들죠. 길고 처지지 않아야 해서고요. 커튼롤러의 바퀴가 그 금속 위를 구릅니다. 금속과 금속이 닿으면 소리가 나죠. 아침에 자동으로 열리게 해 두면 그 소리에 깹니다.

사이에 다른 것을 끼운다

이 고안은 레일본체의 구르는 면에 소음방지부재를 덧댔습니다. 무른 재질이 사이에 있으면 금속끼리 닿지 않으니 소리가 눅죠. 지지판이 그것을 붙들어 밀려나지 않게 하고요. 오래 오가는 자리라 덧댄 것이 벗겨지면 소용이 없으니, 그 붙드는 구조가 함께 있어야 합니다. 레일 자체를 무른 재질로 만들면 길게 뻗어 처지니, 뼈대는 금속으로 두고 닿는 면만 바꾼 셈이죠. 청구항은 방지부재가 놓이는 자리와 지지판이 물리는 방식을 함께 적었습니다.

본 커튼레일실용신안 건은 출원에서 등록까지 약 32개월이 걸렸습니다.
