특허

톤백걸이특허, 젖히면 걸리고 풀리게 만든 특허등록 사례

#톤백걸이특허 #특허등록 #특허출원 #지지대 #회동대

2026.08.30윤웅채 변리사

#톤백걸이특허톤백 걸이대
#특허등록10-2947773
#소요기간특허출원 후 등록까지 16개월

사례 미리보기

톤백걸이특허, 콤바인 배출구 양옆에 판을 붙이고 그 판에 돌아가는 막대를 달아, 내리면 핀이 톤백을 꿰어 물고 올리면 풀리게 만든 걸이대가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 톤백걸이특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 톤백 걸이대
출원번호(일자): 10-2024-0160049 (2024.11.12)
등록번호(일자): 10-2947773 (2026.03.31)

2024.11.12

특허 출원

10-2024-0160049

2026.03.31

특허 등록

10-2947773

사례 소개

톤백걸이특허는 붙드는 힘이 아니라 붙들고 푸는 동작을 하나로 만드는 데서 자리를 찾습니다.

그때마다 손이 가던 자리

이번 사례는 톤백 걸이대인데요. 톤백은 곡물을 담는 큰 자루입니다. 콤바인의 배출구인 슈터에 걸어 두고 받죠. 걸 때마다 끈으로 묶습니다. 다 차면 풀어야 하고요. 그때마다 손이 갑니다. 수확철에는 하루에도 수십 번 되풀이되는 일이라, 그 한 번이 줄어드는 것이 그대로 시간이 되는 자리죠.

젖히는 동작 하나로

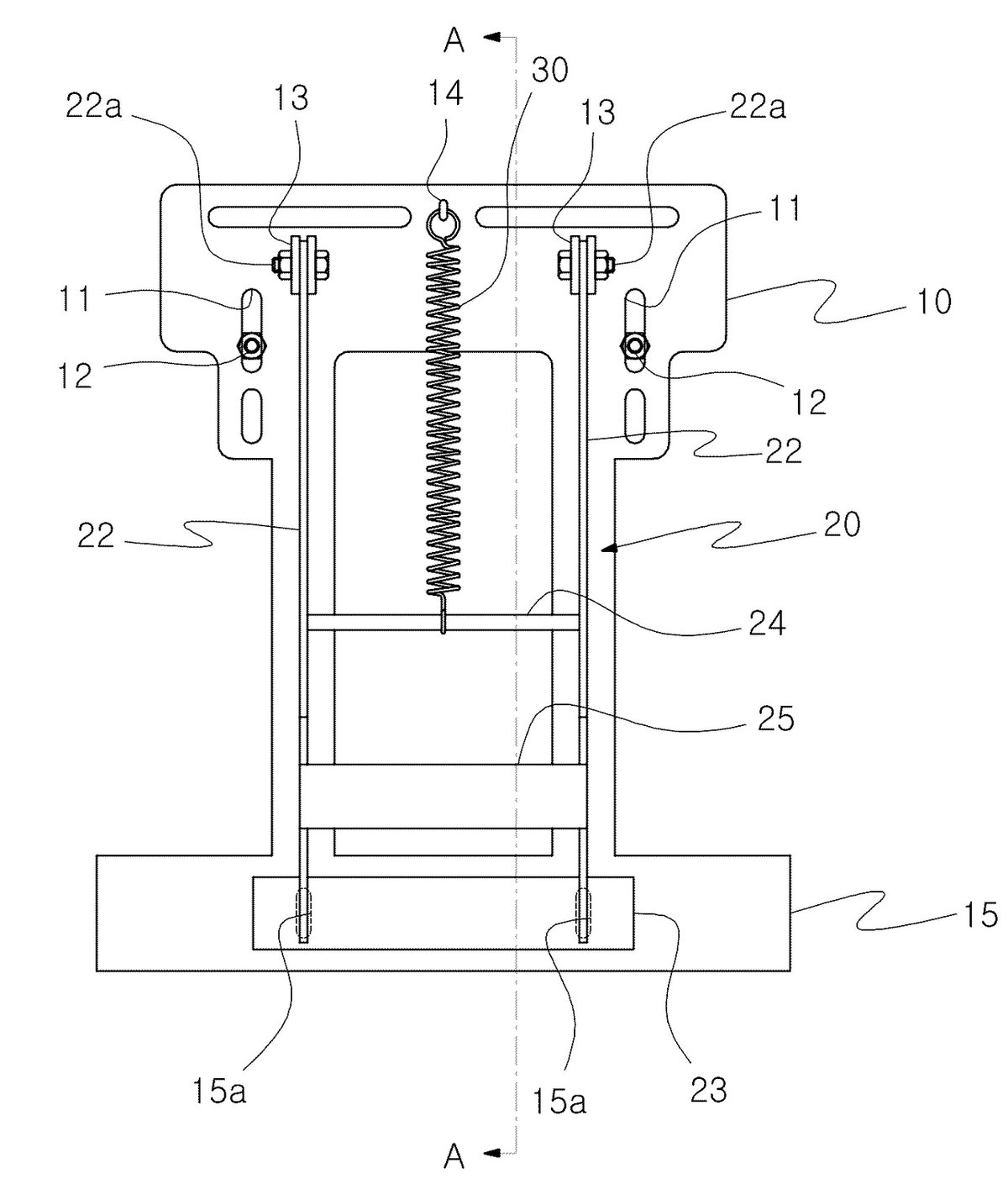

구성은 둘로 나뉩니다. 지지대 한 쌍이 슈터 양쪽 바깥면에 붙고요. 거기에 회동대가 물려 젖혀집니다. 자루의 입을 씌우고 회동대를 젖히면 그 사이에 물려 붙들리는 짜임이죠. 고정핀이 그 자리를 잡아 두고요. 반대로 젖히면 놓입니다. 묶고 푸는 일이 젖히는 동작 하나로 바뀌는 셈입니다. 곡물이 가득 찬 자루는 무거워 힘으로 붙들기 어려운데, 무게가 실릴수록 더 물리는 방향으로 자리를 잡아 두면 저절로 버티고요. 청구항은 회동대가 젖혀지는 방향과 고정핀이 걸리는 자리를 함께 적었습니다. 농기계에 덧붙여 쓰는 물건이라, 슈터의 크기가 조금씩 달라도 물리도록 지지대가 붙는 폭까지 함께 잡아 두었고요.

본 톤백걸이특허 건은 특허출원에서 등록까지 약 16개월이 걸린 건입니다.
