구멍과 자석을 함께 쓰는 이유는요?

자석만으로는 돌아갑니다. 구멍과 돌기가 물리면 돌지 않습니다. 각각 하나씩 맡습니다.

한 구멍이 앞뒤로 쓰이면요?

뒤로는 부속을, 앞으로는 패널을 붙입니다. 부품이 줄어듭니다. 그 겸함이 곧 차이입니다.

겉모습도 함께 지키려면요?

형태는 디자인으로 냅니다. 케이스의 모양을 담습니다. 구조는 특허가 맡습니다.

특허

단말기케이스특허, 구멍과 돌기로 자리를 맞춘 특허등록 사례

#단말기케이스특허 #특허등록 #특허출원 #삽입홀 #삽입돌기

2026.09.02윤웅채 변리사

#단말기케이스특허휴대단말기 케이스
#특허등록10-2964633
#소요기간특허출원 후 등록까지 10개월

사례 미리보기

단말기케이스특허, 케이스 뒷면에 뚫린 구멍과 그 구멍에 들어가는 돌기를 맞물리고 둘레를 자석으로 잡아, 뒤에 붙이는 부속이 돌아가지 않게 만든 휴대단말기 케이스가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 단말기케이스특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 휴대단말기 케이스
출원번호(일자): 10-2025-0079957 (2025.06.18)
등록번호(일자): 10-2964633 (2026.05.08)

2025.06.18

특허 출원

10-2025-0079957

2026.05.08

특허 등록

10-2964633

사례 소개

단말기케이스특허는 자석의 힘보다 그 자석이 어긋나지 않게 잡는 방법에서 자리를 찾습니다.

넷으로 나눈 구성

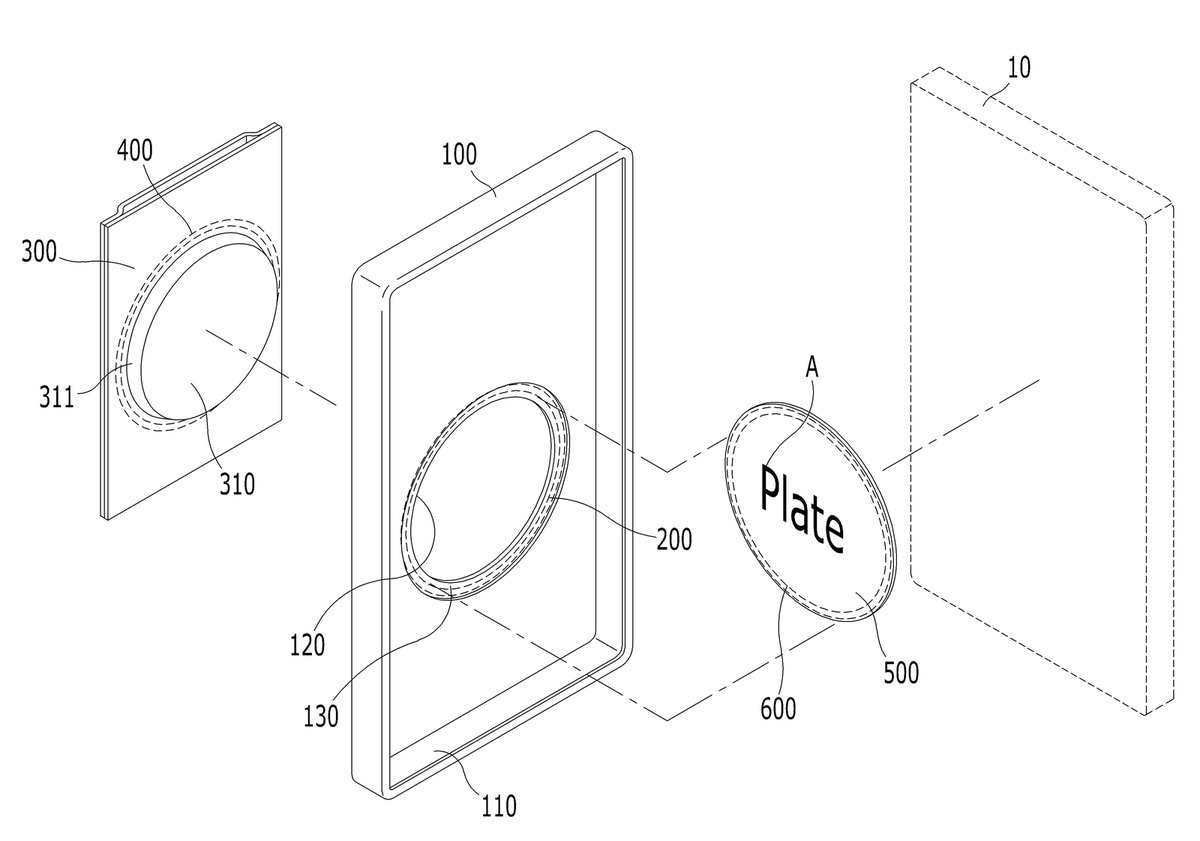

이번 사례는 휴대단말기 케이스인데요. 구성은 넷으로 나뉩니다. 본체 앞면의 장착홈에 단말기가 들어가고요. 그리고 삽입홀이 앞뒤로 뚫려 있습니다. 제1부착부가 본체에 붙어 그 삽입홀의 가장자리를 감싸죠. 장착부가 본체 뒷면에 닿고, 앞면에서 튀어나온 삽입돌기가 그 삽입홀에 들어갑니다. 구멍과 돌기가 서로 물리는 짜임인데요.

붙이는 힘과 잡아 주는 구조

자석만으로 붙여 두면 위아래로는 붙어 있어도 옆으로 돌아갑니다. 무선 충전판이나 거치대에 올렸을 때 조금씩 틀어지는 것이 그 때문이죠. 돌기가 구멍에 들어가 있으면 그 회전이 막히고요. 붙이는 몫은 자석이 하고 자리를 잡는 몫은 구조가 맡는 셈입니다. 여기에 표시 패널부를 두어 뒷면에 무언가를 보이게 했는데요. 갈아 끼울 수 있게 해 두면 케이스를 통째로 바꾸지 않고도 모습을 바꿀 수 있습니다. 청구항은 구멍과 돌기가 맞물리는 자리, 패널이 놓이는 방식을 함께 적었습니다.

본 단말기케이스특허 건은 특허출원에서 등록까지 약 10개월이 걸렸습니다.
