힘의 방향이 다른 것도 차이가 되나요?

위를 가리지 않게 됩니다. 그 결과가 따라오면 차이가 됩니다. 왜 그렇게 했는지를 함께 적습니다.

되돌리는 스프링은 왜 아래 항에 두나요?

없어도 기본 동작은 됩니다. 위쪽은 넓게 두고 아래에 붙입니다. 여러 겹으로 세워 둡니다.

공구도 실용신안으로 낼 수 있나요?

물품의 구조라면 됩니다. 존속기간이 10년으로 짧습니다. 사업 기간을 보고 정합니다.

특허

클램프특허, 위를 비우고 옆에서 밀어 붙든 특허등록 사례

#클램프특허 #특허등록 #특허출원 #안내홀 #지지블럭

2026.09.06윤웅채 변리사

#클램프특허공작물 고정용 클램프
#특허등록10-2987436
#소요기간특허출원 후 등록까지 27개월

사례 미리보기

클램프특허, 위쪽 손잡이를 돌리면 몸체 안의 가압구가 앞으로 나오면서 지지블럭을 밀어 공작물 가장자리를 잡아 주는 클램프가 특허등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 클램프특허를 준비할 때 자주 나오는 질문을 함께 정리했습니다.

등록 개요

발명의 명칭: 공작물 고정용 클램프
출원번호(일자): 10-2024-0039173 (2024.03.21)
등록번호(일자): 10-2987436 (2026.07.02)

2024.03.21

특허 출원

10-2024-0039173

2026.07.02

특허 등록

10-2987436

사례 소개

클램프특허는 세게 조이는 쪽보다 어느 방향으로 힘을 주느냐에서 자리를 찾습니다.

위에서 누르면 위가 막힌다

이번 사례는 공작물 고정용 클램프인데요. 깎거나 뚫을 때 재료가 움직이면 안 됩니다. 그것을 붙들어 두는 것이 클램프죠. 위에서 눌러 잡는 방식이 흔한데요. 그러면 누르는 부분이 위쪽 작업을 가립니다. 잡아 두려고 붙인 것이 정작 일할 자리를 막는 셈이죠. 이 건은 옆에서 밉니다. 위가 열려 있게 되고요. 힘의 방향 하나를 바꾼 것이 이 건의 자리입니다.

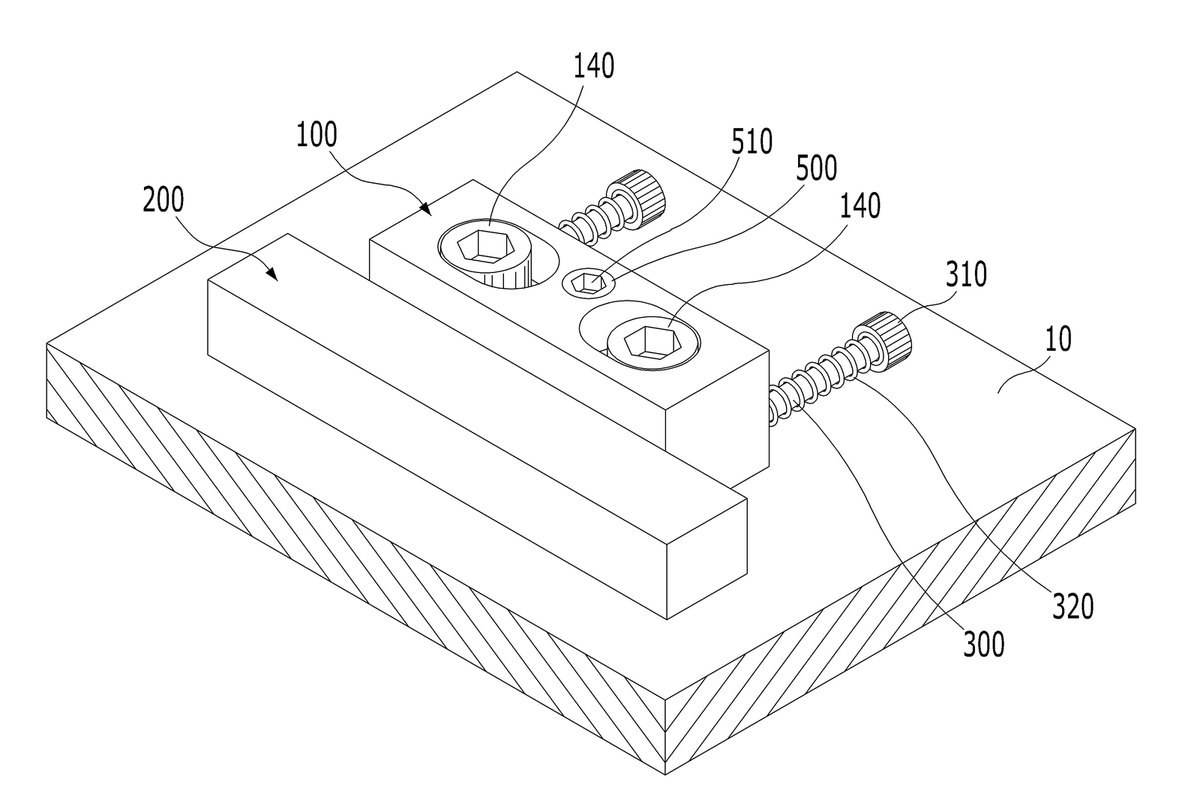

다섯 부분이 맞물리는 방식

구성은 다섯으로 나뉩니다. 몸체에 안내홀을 길게 뚫어 두고 그 안에서 미는 부분이 앞뒤로 움직이게 했는데요. 홀이 길을 잡아 주니 힘을 주어도 방향이 틀어지지 않죠. 반대편에는 지지블럭을 두어 재료를 받칩니다. 한쪽에서만 밀면 재료가 밀려 나가니 맞은편에서 버텨 주어야 하고요. 여기에 조절구를 붙여 재료의 크기에 맞춰 그 사이를 넓히고 좁힙니다. 청구항은 안내홀과 지지블럭, 조절구가 어떻게 맞물리는지를 함께 적어 두었는데요. 기계 부품 발명은 이 배치가 그대로 권리의 모양이 됩니다.

본 클램프특허 건은 특허출원부터 등록까지 약 27개월이 걸렸습니다.
