단면이 형태의 중심인가요?

길게 뽑는 자재는 그렇습니다. 단면도를 반드시 넣습니다. 길이는 잘라 쓰므로 가리지 않습니다.

결합한 모습도 그리나요?

낱개를 기본으로 그립니다. 물린 모습은 참고도면으로 넣습니다. 설명란에 그 점을 적습니다.

시공 방식이 새로우면요?

무는 구조가 새로우면 특허로 냅니다. 겉모습은 디자인으로 지킵니다. 함께 내면 두 겹이 됩니다.

디자인

프로파일디자인, 용접 없이 끼워 무는 단면을 세운 디자인등록 사례

#프로파일디자인 #디자인등록 #디자인출원 #외장재 #무용접

2026.08.19윤웅채 변리사

#프로파일디자인건축용 프로파일
#디자인등록30-1275864
#소요기간디자인출원 후 등록까지 2개월

사례 미리보기

프로파일디자인, 건축용 외장재를 용접 없이 여러 겹으로 물려 고정하는 프로파일이 로카르노 25-01로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 프로파일디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 건축용 프로파일
물품분류: 로카르노 25-01 (제25류, 건축 유닛 및 건설 자재)
출원번호(일자): 30-2024-0026598 (2024.07.05)
등록번호(일자): 30-1275864 (2024.09.12)

2024.07.05

디자인 출원

30-2024-0026598

2024.09.12

디자인 등록

30-1275864

사례 소개

프로파일디자인은 길게 뽑아 만드는 자재입니다. 그러니 잘라 본 단면이 곧 형태죠.

무용접으로 접합하는 쓰임

이번 사례는 건축용 프로파일입니다. 설명란 첫 줄에 형상과 모양의 결합을 창작 내용의 요점으로 삼는다고 적었는데요. 재질은 금속 및 합성수지재입니다. 용도는 건축용 외장재 또는 마감재 등을 무용접으로 다중접합해 고정시키는 데 쓰는 것이고요.

홈이 여럿인 단면

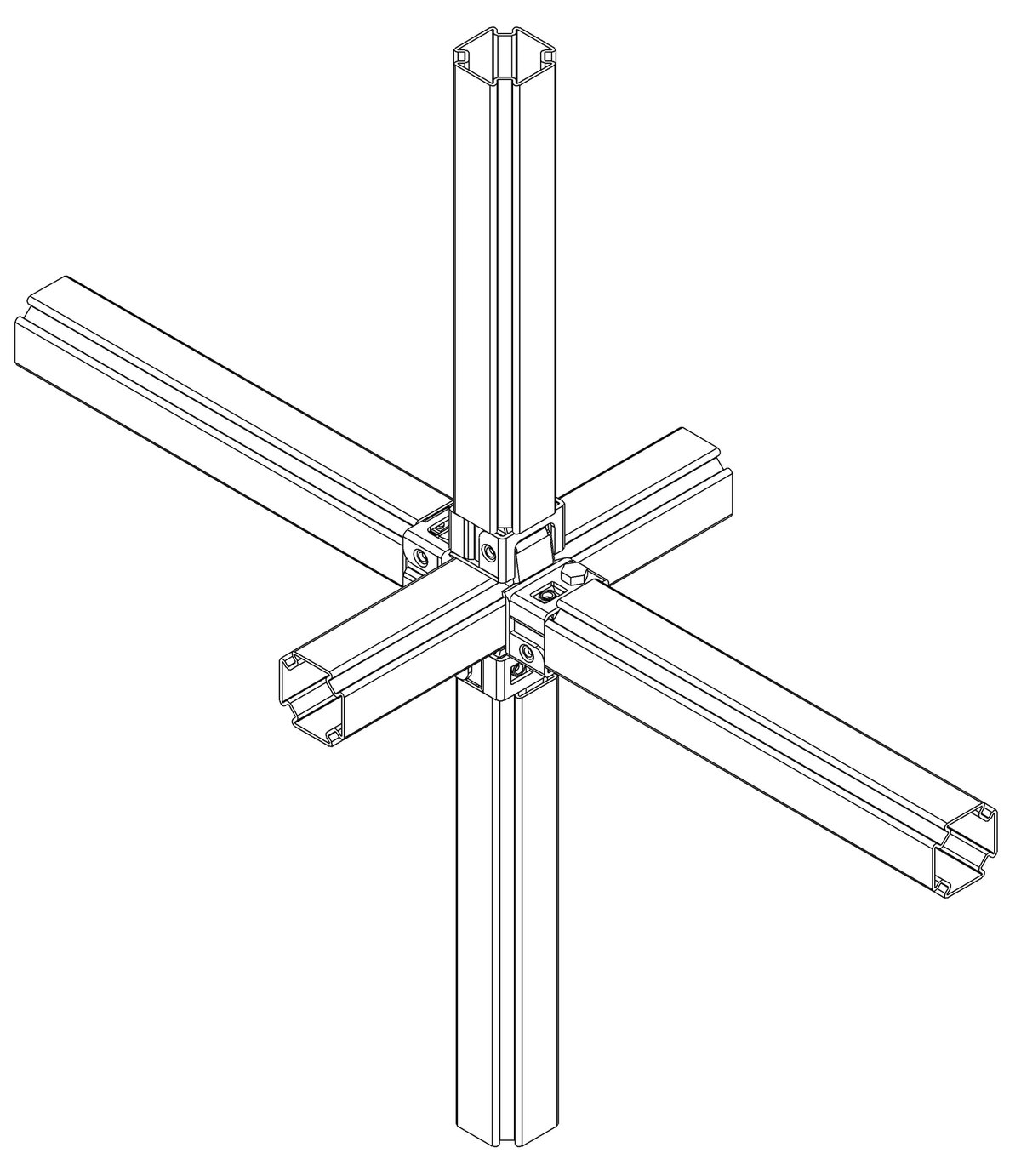

용접을 하려면 불을 다루어야 하고, 현장에서는 시간이 걸리며 조심스럽습니다. 끼워 무는 방식이면 볼트만으로 끝나죠. 그러려면 단면에 여러 개의 홈이 있어야 합니다. 어느 방향으로 끼워도 물리도록 홈을 나눠 두면 한 자재로 여러 자리를 맡게 되는데요. 길이는 잘라 쓰니 지켜지는 자리는 결국 그 단면이 되는 셈이고요. 도면은 아홉 장이고 물품분류는 로카르노 25-01입니다. 단면이 요점이니 그 잘린 면의 홈이 또렷이 실려야 하죠. 결합한 모습은 참고도면으로 담아 두면 쓰임이 분명해지고요.

본 프로파일디자인 건은 디자인출원에서 등록까지 약 2개월이 걸렸습니다.
