위생기기, 덮개 사이를 세정실로 쓴 좌변기 특허등록 사례

청소를 얼마나 덜 하게 만드느냐입니다

위생기기는 청소를 얼마나 덜 하게 만드느냐가 기술의 방향이 됩니다. 손이 닿기 어려운 자리를 기계가 대신하도록 짜는 것이죠.

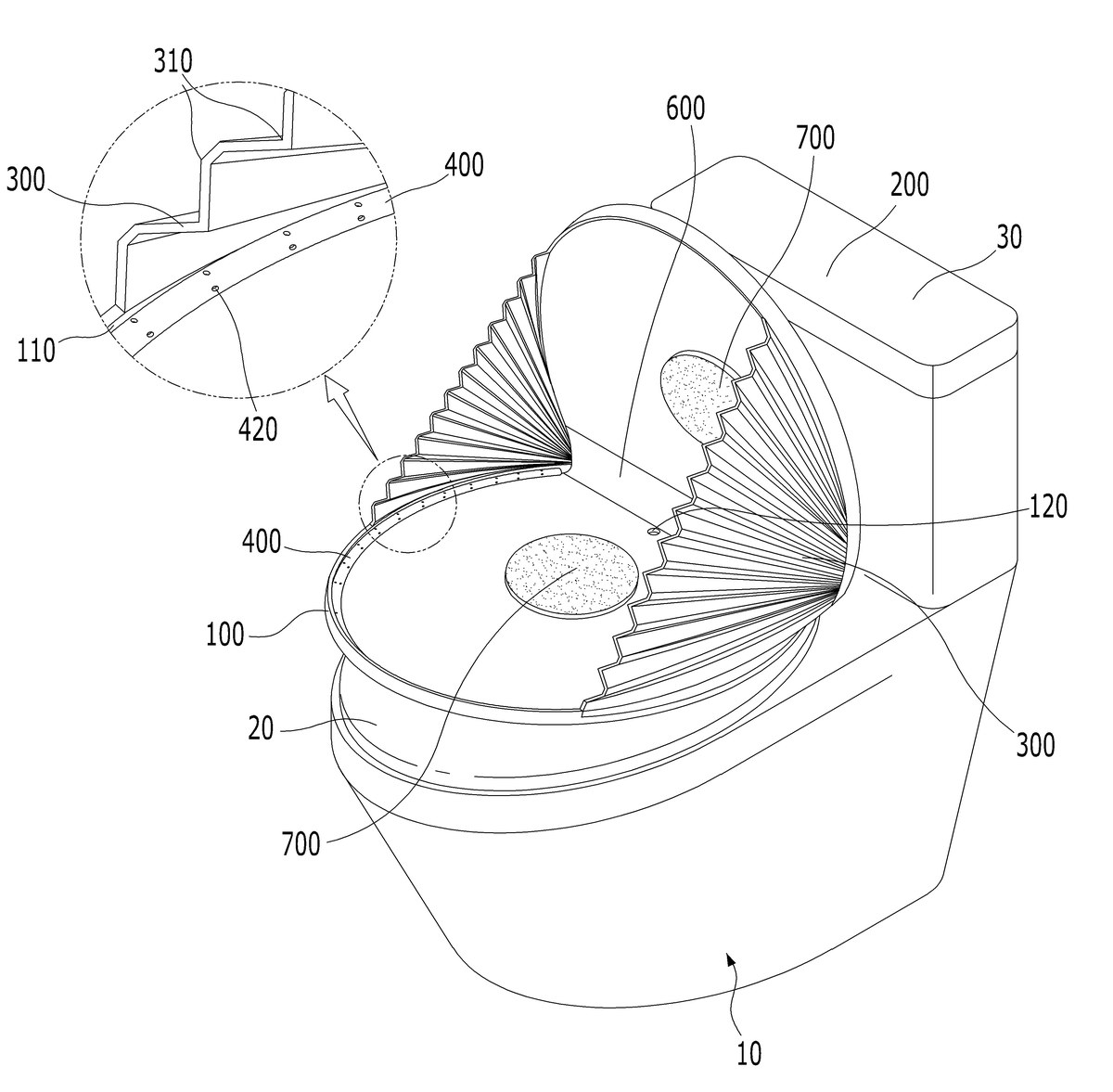

이번 사례는 좌변기입니다. 위쪽에 수조가 오목하게 자리한 몸체가 있고 그 위에 통로가 위아래로 뚫린 시트부가 얹히는데요.

시트부 위에는 뒤쪽을 축으로 돌아 여닫히는 제1덮개부가 놓입니다. 윗면이 오목하게 파여 수용홈이 되고 그 안에 배출홀을 두었습니다. 제2덮개부는 그 수용홈의 위를 덮고, 두 덮개의 양옆은 한 쌍의 측면 커버부로 이어져 제2덮개부를 닫으면 아래로 접힙니다.

덮개 사이를 세정실로 삼았습니다

수용홈 안에는 길이 방향으로 유로가 나 있고 폭 방향으로 여러 개의 분사홀이 뚫린 물 분사부를 두었습니다. 세정 모드로 동작하면 유로로 물이 들어가 분사홀로 뿜어지는데요.

두 덮개를 닫으면 그 사이가 닫힌 공간이 되어, 그대로 씻는 방으로 쓰이는 셈입니다. 따로 세척 장치를 붙이지 않고 이미 있는 덮개와 그 사이 공간을 활용한 대목이 이 발명의 자리인데요. 청구항도 몸체와 시트부에서 시작해 두 덮개와 물 분사부를 차례로 이어 붙였습니다.
