비치는 안쪽 선은 어떻게 그리나요?

얇은 선으로 그리고 설명란에 뜻을 적습니다. 겉선과 구분되어야 합니다. 도면 전체가 일관되어야 합니다.

벽에 붙는 면도 그리나요?

물품 전체를 그리므로 함께 들어갑니다. 보이는 부분만 지키려면 부분 디자인을 씁니다. 판매 방식을 보고 정합니다.

조명은 인증이 필요한가요?

전기 안전 기준을 따릅니다. 벽에 다는 방식이면 설치 기준도 봅니다. 디자인등록과는 다른 절차입니다.

디자인

벽조명디자인, 비치는 발광부를 얇은 선으로 그린 디자인등록 사례

#벽조명디자인 #디자인등록 #디자인출원 #발광부 #얇은 선

2026.08.21윤웅채 변리사

#벽조명디자인장식용 조명등
#디자인등록30-1286952
#소요기간디자인출원 후 등록까지 3개월

사례 미리보기

벽조명디자인, 벽에 달아 주변을 밝히는 장식용 조명등이 로카르노 26-05로 디자인등록됐습니다. 투명한 발광부의 안쪽은 얇은 선으로 그렸습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 벽조명디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 장식용 조명등
물품분류: 로카르노 26-05 (제26류, 조명기기)
출원번호(일자): 30-2024-0033660 (2024.08.21)
등록번호(일자): 30-1286952 (2024.12.09)

2024.08.21

디자인 출원

30-2024-0033660

2024.12.09

디자인 등록

30-1286952

사례 소개

벽조명디자인은 벽에서 튀어나오는 물건입니다. 옆에서 본 모습이 특히 중요하죠.

금속과 수지로 적은 재질

이번 사례는 장식용 조명등입니다. 설명란 첫 줄에 형상과 모양의 결합을 창작 내용의 요점으로 삼는다고 적었는데요. 재질은 금속 및 합성수지재입니다. 용도는 벽면에 설치해 주변을 밝히는 것으로 밝혔고요. 벽에서 얼마나 나오느냐가 곧 이 물건의 부피를 정합니다.

안쪽 구조가 비치는 자리

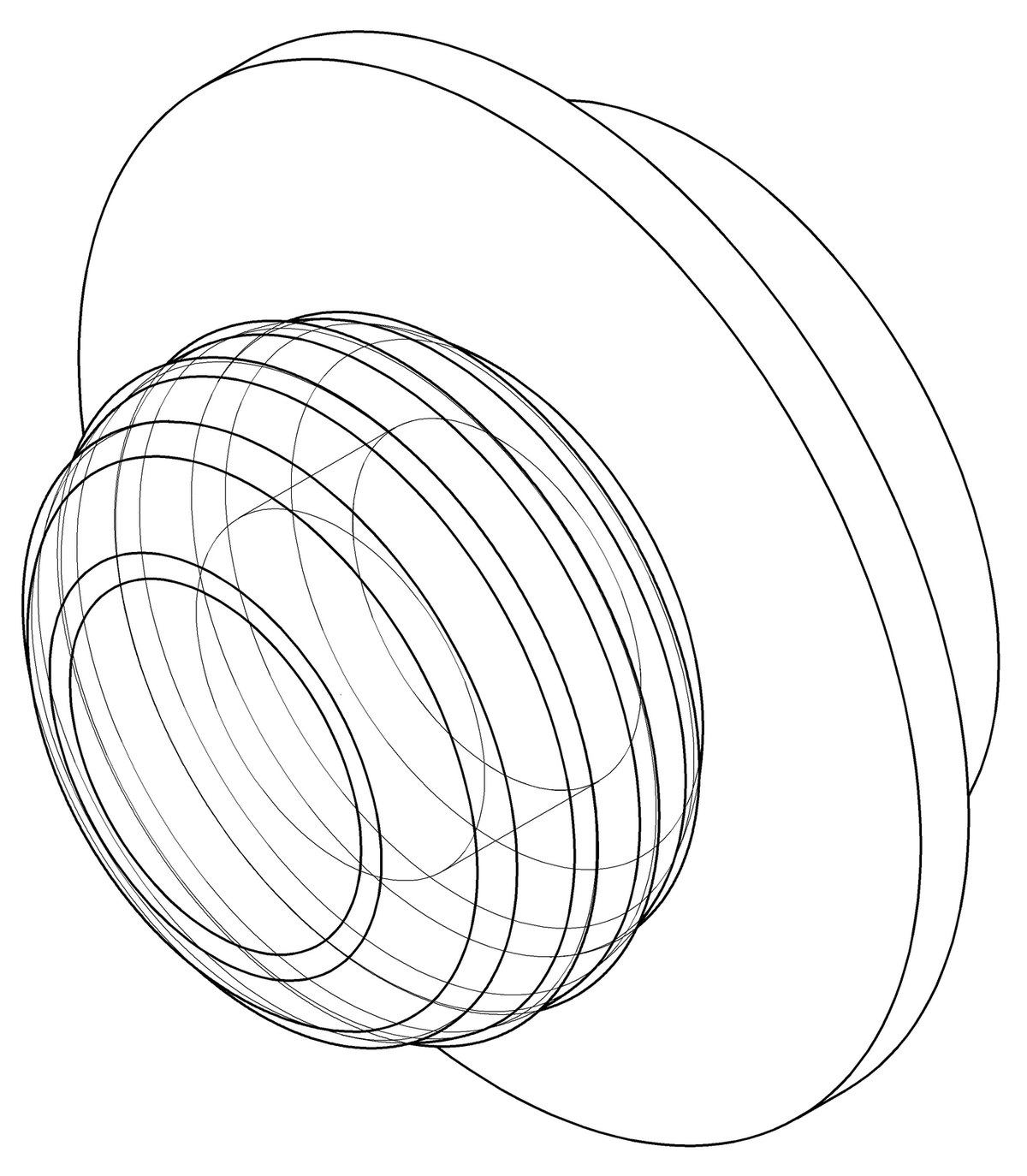

세 번째 항목이 눈여겨볼 대목입니다. 이 디자인의 발광부는 투명한 재질이라, 안쪽의 투영된 부분을 얇은 선으로 표현했다고요. 빛이 나오는 부분은 비쳐야 하니 안쪽 구조가 겉으로 보이죠. 겉선만 그려 두면 실제로 보이는 모습과 어긋나니, 어디가 비치는지를 도면에 밝혀 둔 것인데요. 꺼져 있을 때와 켰을 때가 다른 물건이라 두 모습이 모두 형태가 되고요. 도면은 여덟 장이고 물품분류는 로카르노 26-05입니다. 벽에 붙는 물건이라 배면도는 단순하지만 함께 실어 두게 되죠.

본 벽조명디자인 건은 디자인출원에서 등록까지 약 3개월이 걸린 건입니다.
