기울기도 형태에 들어가나요?

바닥의 경사는 형태입니다. 단면도로 나타냅니다. 설명란에 그 까닭을 적으면 이해가 쉽습니다.

덧대는 물건도 물품이 되나요?

낱개로 팔리면 물품이 됩니다. 원래 설비와 나누어 냅니다. 판매 방식을 보고 정합니다.

물이 닿는 제품은 기준이 있나요?

위생 설비와 관련된 기준을 따를 수 있습니다. 재질 항목도 봅니다. 디자인등록과는 다른 절차입니다.

디자인

세면대디자인, 경사와 굴곡으로 물길을 잡은 디자인등록 사례

#세면대디자인 #디자인등록 #디자인출원 #카라반 #배수구

2026.08.25윤웅채 변리사

#세면대디자인확장 세면대
#디자인등록30-1300579
#소요기간디자인출원 후 등록까지 8개월

사례 미리보기

세면대디자인, 카라반 세면대에 덧대어 쓰는 자리를 넓히는 확장 세면대가 로카르노 23-06으로 디자인등록됐습니다. 특허법인 테헤란이 진행한 출원 건의 등록 정보와, 세면대디자인을 준비할 때 자주 나오는 질문을 정리했습니다.

등록 개요

물품명: 확장 세면대
물품분류: 로카르노 23-06 (제23류, 유체 분배 설비, 위생·난방·환기·공기조화 설비, 고체연료)
출원번호(일자): 30-2024-0028174 (2024.07.16)
등록번호(일자): 30-1300579 (2025.03.26)

2024.07.16

디자인 출원

30-2024-0028174

2025.03.26

디자인 등록

30-1300579

사례 소개

세면대디자인은 물이 흐르는 방향이 형태를 정합니다. 바닥의 기울기가 곧 기능이죠.

카라반에 결합하는 쓰임

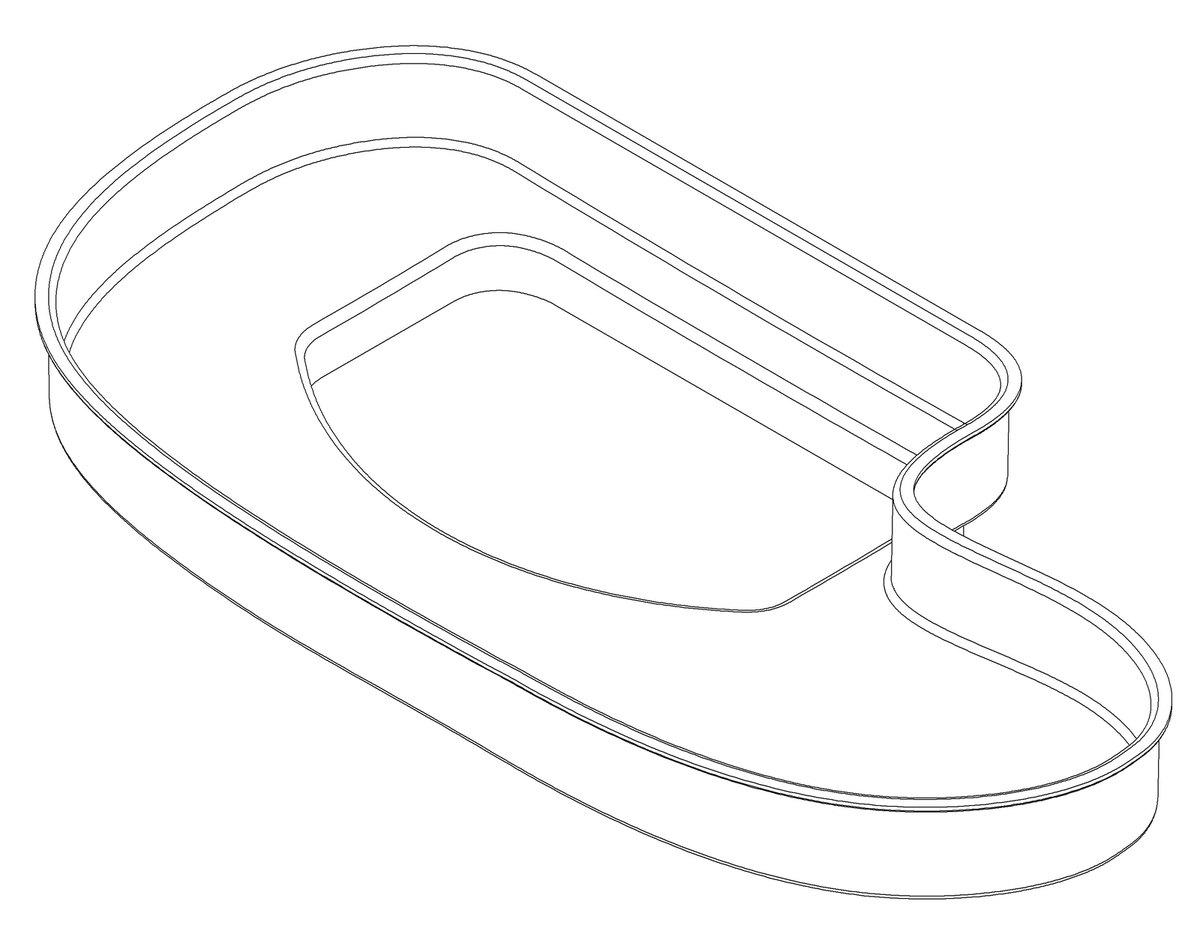

이번 사례는 확장 세면대입니다. 설명란 첫 줄에 형상과 모양의 결합을 창작 내용의 요점으로 삼는다고 적었는데요. 재질은 실리콘 및 합성수지재입니다. 용도는 참고도면과 같이 주로 카라반의 세면대에 결합해 쓰는 자리를 넓히는 것이고요. 깔대기와 곡선 형태로 그려 카라반 안쪽 꾸밈과 어울리게 했다고 적었습니다.

저절로 흘러가게 만든 배수

세 번째 항목이 자세합니다. 바닥면의 경사와 배수구 모서리부의 굴곡으로 물이 저절로 배수구로 흘러가게 했다고요. 평평하게 만들면 물이 고여 자국이 남고, 각이 서면 그 구석에 때가 끼죠. 기울기와 굴곡을 함께 잡아 두면 쓰고 나서 손댈 일이 줄어드는데요. 기능에서 나온 그 곡면이 그대로 겉모습이 되고요. 도면은 아홉 장이고 물품분류는 로카르노 23-06입니다. 바닥의 기울기를 보이려면 단면 참고도가 한 장 더 필요하고요.

본 세면대디자인 건은 디자인출원에서 등록까지 약 8개월이 걸린 건입니다.
